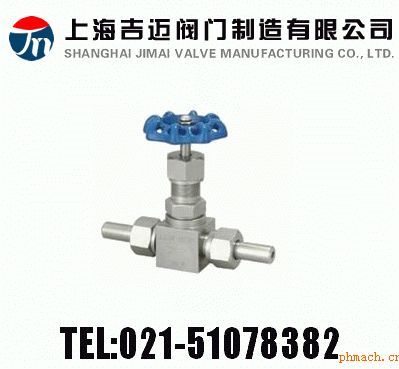

上海吉迈阀门制造有限公司主要生产≦外螺纹针型阀J21W-40P~64P~160P≧http://www.famen058.com/Valve_Product_515.html 也是国内针型阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
针形阀门的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针形阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 针形阀门与压力表配合使用是*合适的了，一般的针形阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
|
序号
NO. |
零件名称
Part name |
材质
Material |
|
1 |
焊接接管 Weld Tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE 铜(copper) RTFE |
|
3 |
管接头 Connection |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公称通径 DN
Nominal bore |
? |
?1 |
H |
L |
L1 |
D0 |
|
J21W |
DN6 |
?14 |
?12 |
88 |
122 |
60 |
60(70) |
|
J21W |
DN10 |
?18 |
?14 |
88 |
122 |
60(70) |
60(80) |
|
J21W |
DN15 |
?22 |
?17 |
88 |
134 |
62(80) |
70(80) |
|
J21W |
DN20 |
?28 |
?19 |
110 |
142 |
67(90) |
80(110) |
|
J21W |
DN25 |
?34 |
?22 |
110 |
159 |
77(100) |
80(130) |
订货提供产品参数：外螺纹针型阀J21W-40P~64P~160P
①产品使用介质
②产品工作温度
③产品连接方式
④产品使用压力
⑤产品是否带附件以便我们选型报价
⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。
⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门*为您审核把关。
