一、1151法兰式三阀组介绍

1151法兰式三阀组组与1151系列罗斯蒙特电容差压变送器配套安装，用于从引压点将信号引入1151系列差压力变送器正/负测量室，使引压点与测量室接通或断开，通过法兰与变送器直接连接。

二、1151法兰式三阀作用：

1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；
2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；
3、*后关闭阀C，传感器开始正常工作；
4、关闭顺序与上述情况相反；
5、运行一段时间后清洗管道，传感器部分不受影响（管路被旁通）。

三、1151法兰式三阀组结构形式：

1151型三阀组适用于与美国斯蒙特公司的1151系列电容差压变送器产品配套，其作用是从引压点将信号引入1151系列差压变送器正负测量室，使引压点与测量室接通或断开，为1151电容变送器不可缺少的配件。

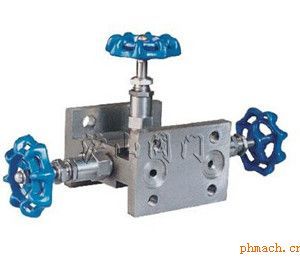

1151法兰式三阀组结构形式

四、1151法兰式三阀组应用规范：

1、设计制造：GB/T 12224-1989；JB/T 8473-1996
2、连接形式：法兰式连接；NPT内螺纹；对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

五、1151法兰式三阀组性能规范单位：MPa

实验项目	压力值
公称压力	16
壳体实验	24
密封试验	17.6
气压试验	9.6
适用温度	≤180℃
适用介质	水、蒸汽、油品等

六、1151法兰式三阀组主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
1151-160	20#	20#	2Cr13	20#	PTFE
1151-160P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE

七、1151法兰式三阀组主要外形尺寸：

规格	A	A1	B	B1	N-Ф	N-M	重量（kg）
DN6	54	54	41	41	4-Ф12	4-M10	2.2
