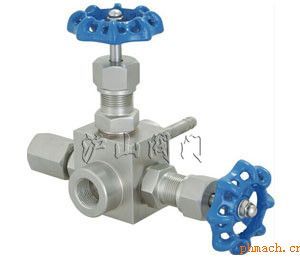

一、GMJ11F高密封取样阀介绍

高密封取样阀是用于获取管路或设备中介质样品的阀门，在很多需要经常对介质样品进行化学分析的场合，多会使用专门的取样阀。

二、GMJ11F高密封取样阀结构形式：

取样用波纹管截止阀通过外加取样排放装置，保证了管路中压力表的正确安装使用，达到了放空、取样的目的。具有一阀两用的功能。
该阀密封结构为硬软双质密封设计‘密封面避开了介质的直接冲刷。
本阀广泛用于油田、化工、轻工、电力、冶金等装置的自控系统。

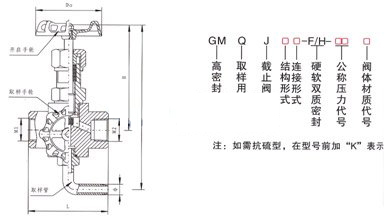

GMJ11F高密封取样阀结构形式

三、GMJ11F 高密封取样阀应用规范：

1、设计制造：GB/T 12224-1989；JB/T7747-1995
2、连接形式：内螺纹连接
3、结构特征：硬软双密封副；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、GMJ11F 高密封取样阀性能规范单位：MPa

实验项目	压力值
公称压力	25
壳体实验	37.5
密封试验	27.5
气压试验	15
适用温度	≤180℃
适用介质	水、蒸汽、油品等

五、GMJ11F 高密封取样阀主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
GMJ11F/H-250Ⅱ	20#	20#	2Cr13	20#	PTFE
GMJ11F/H-250PⅡ	SS304	SS304	SS304	SS304
1151-160P	SS304	SS304	SS304	SS304

六、GMJ11F 高密封取样阀主要外形尺寸：

规格	M1	M2	Ф	L	L1	H	D0	重量（kg）
DN6	M20×1.5	G1/2	Ф10	70	153	110	63	1.5
