沪山阀门制造（上海）有限公司是国内*〖J24W角式针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J24W角式针型阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

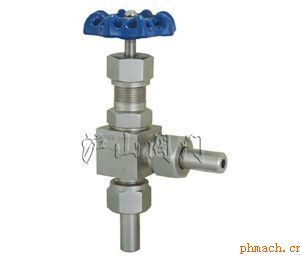

J24W角式针型阀介绍

角式针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。电动阀门与压力表配合使用是*合适的了，一般的针型阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。

一、J24W角式针型阀结构形式：

二、J24W角式针型阀应用规范：

1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封：浮动阀瓣；直角式通道
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

三、J24W角式针型阀性能规范单位：MPa

实验项目	压力值
公称压力	16
壳体实验	24
密封试验	17.6
气压试验	9.6
适用温度	≤425℃
适用介质	水、蒸汽、油品等

四、J24W角式针型阀主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
J24H-160	20#	20#	2Cr13	20#	柔性石墨
J24W-160P	SS304	SS304	SS304	SS304	柔性石墨

五、J24W角式针型阀主要外形尺寸：

规格	M	Ф	L1	L	H	Do	重量（kg）
DN6	M20×1.5	φ14×4	70	70	96	63	1.0
DN10	M24×4.5	φ18×4	80	80	115	78	1.2
DN15	M30×1.5	φ22×4	90	90	122	100	2.2
DN20	M36×1.5	φ28×4	110	110	156	110	3.8
DN25	M39×1.5	φ33×4	115	115	170	140	4.5
