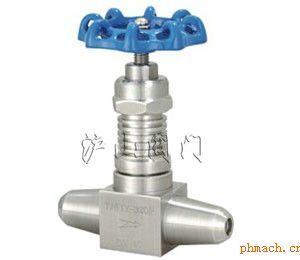

J61Y焊接式针型阀介绍

焊接式针型阀是电力,电气,机电设备工程,电控设备工程中应用*多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便。

一、技术介绍：

二、结构形式:

压力表三通阀采用上螺纹阀杆结构，避免了介质与阀杆螺纹的直接接触。
采用硬质钴铬钨合金钢球阀瓣，大大提高了阀瓣在高温工况的材质硬度，且介质冲刷时阀瓣做三维旋转，显著提高了阀瓣抗苛刻工况冲蚀的性能，解决了密封面内漏问题。
此阀主要应用电站一次门蒸汽和热循环水等处。

三、应用规范:

1、设计制造：GB/T 12224-1989； JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面密封；球面密封；上阀杆螺纹
4、阀门检验和实验：JB/T 9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、性能规范单位：MPa

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤450℃
适用介质	水、蒸汽、油品等

五、主要零件材料:

型号	阀体	接头	阀杆	螺帽	填料
J61H-320	20#	20#	2Cr13	20#	柔性石墨
J61W-320P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
J61Y-320V	12CrMoV	12CrMoV	12CrMoV	20#

六、主要外形尺寸:

规格	Ф	L	H	Do	重量（kg）
DN6	Ф10	80	90	63	0.8
DN10	Ф14	96	100	78	1.0
DN15	Ф16	108	102	78	1.2
DN20	Ф20	117	128	100	1.5
DN25	Ф24	145	160	110	2.0
