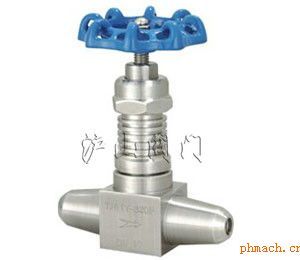

J61焊接式带散热片针型阀介绍

J61焊接式带散热片针型阀制造标准：*GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。J61W焊接式带散热片针型阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。沪山阀门拥有*的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种法兰针型阀。

一、J61焊接式带散热片针型阀详细说明：

连接形式:焊接

主体材料:不锈钢

公称通径:DN6～10（mm）

适用介质:蒸汽

材质:不锈钢

密封形式:硬密封型

标准:国标

外形:微型

流动方向:单向

驱动方式:手动

零部件及配件:配件

用途:截止

压力环境:常压

工作温度:常温

类型(通道位置):二通式

二、J61焊接式带散热片针型阀结构形式：

三、J61焊接式带散热片针型阀应用规范：

1、设计制造：GB/T 12224-1989； JB/T 3595-2002
2、连接形式：对焊式连接
3、结构特征：锥面密封；上阀杆螺纹；带散热片
4、阀门检验和实验：JB/T 9092-1999
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

四、J61焊接式带散热片针型阀性能规范单位：MPa

实验项目	压力值
公称压力	32
壳体实验	48
密封试验	35.2
气压试验	19.2
适用温度	≤450℃
适用介质	水、蒸汽、油品等

五、J61焊接式带散热片针型阀主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
J61H-160	20#	20#	2Cr13	20#	柔性石墨
J61W-160P	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
J61Y-160V	12CrMoV	12CrMoV	12CrMoV	20#

六、J61焊接式带散热片针型阀主要外形尺寸：

规格	Ф	L1	L	H	Do	重量（kg）
DN6	φ10	3	110	124	78	1.2
DN10	φ14	3.5	110	124	78	1.2
