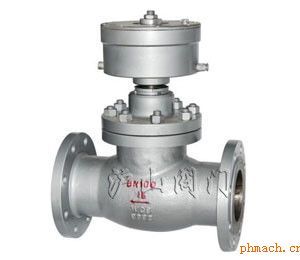

产品名称： QDQ421F氨气紧急切断阀   产品型号： QDQ421F

  驱动方式：气动   连接形式：法兰

  结构形式：直通式   密封材料：聚四氟乙烯

  压力范围： 2.5-4.0MPa   公称通径： DN15-DN300

  常用材质：碳钢、不锈钢   技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖QDQ421F氨气紧急切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖QDQ421F氨气紧急切断阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、氨气紧急切断阀--概述：

QDQ421F氨气紧急切断阀适用于氨气/燃气储罐，管道出入口控制切断流量的安全阀门。在设备故障、腐蚀破坏、密封失效,在出现或紧急情况时,用以切断上游气体来源,避免事故范围扩大,控制事故影响,减少事故损失。

气动紧急切断阀装有低熔点(易熔合金)的塞子，在外界≥80℃温度易熔合金熔化堵塞气管泄压切断阀迅速关闭,保证储罐系统的安全。

氨气紧急切断阀(气动紧急切断阀)由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的(压缩空气)氮气。

二、氨气紧急切断阀--性能规范:

压力等级：2.5/4.0Mpa

气缸工作压力：0.3-0.6Mpa

使用温度：-40~+80℃

气缸使用介质：氮气、无水空气

使用介质：天然气，液化气，液氨 ,气体

熔闭时间：±70℃

关闭时间： ≤5秒

气缸开启压力； ≥0.3-0.6Mpa

阀体材料：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

类型：气动/常闭式.常开式铸刚/不锈钢

三、氨气紧急切断阀--安装尺寸单位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

四、氨气紧急切断阀--应用操作规程

气动切断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。
紧急切断阀不宜长时间开启，避免弹簧疲劳失灵。

五、安装注意事项

1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。

2、安装前应将本阀清除干净，将各螺纹连接处拧紧。

3、切断阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。阀门安装时应注意：高进低出。

4、订货须注明法兰密封面形式，压力等级及连接标准。
