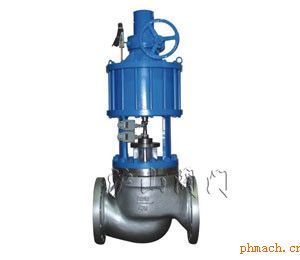

产品名称： ZSPQ-25P氧气切断阀   产品型号： ZSPQ-25P

  驱动方式：气动   连接形式：法兰

  适用介质：水蒸汽油品类液体   密封材料：耐油橡胶

  压力范围： 2.5MPa   公称通径： DN15-DN200

  常用材质：不锈钢   技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖ZSPQ-25P氧气切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZSPQ-25P氧气切断阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、氧气切断阀--用途和性能规范

1.用途：ZSPQ-25P氧气切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。

2.性能规范：

规格 (DN)	公称压力 (Mpa)	密封试验压力 (Mpa)	阀体强度试验压力 (Mpa)	工作温度 (℃)	适用介质	阀瓣开启高度 (mm)
15	2.5	2.75	3.75	-40℃∽200℃ 或 -40℃∽425℃ 按订货技术要求	水蒸汽油品气体	15
20	2.5	2.75	3.75			18
25	2.5	2.75	3.75			18
32	2.5	2.75	3.75			22
40	2.5	2.75	3.75			27
50	2.5	2.75	3.75			30
注：≥DN50的技术参数同上，开启高度按阀门公称口径的百分之?±%5计算

二、氧气切断阀--作用原理及结构说明

当控制器按事先编好的程序对某个电磁换向阀输出一个电信号，该电磁换向阀动作，使带压仪表气过电磁换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的工作流向应是高进低出（如图所示）。

三、氧气切断阀--主要外型和连接尺寸（参照构图）

1. 连接尺寸 (mm)

DN	L	D	D1	D2	b	z-Ф
15	130	95	65	45	14	4-Ф14
20	150	105	75	55	14	4-Ф14
25	160	115	85	65	14	4-Ф14
32	180	135	100	75	16	4-Ф18
40	200	145	110	85	16	4-Ф18
50	230	160	125	100	16	4-Ф18
65	290	180	145	120	16	8-Ф18
80	310	195	160	135	20	8-Ф18
100	350	215	180	155	20	8-Ф23
125	400	245	210	185	22	8-Ф25
150	480	280	240	210	24	8-Ф25
200	600	335	295	265	26	12-Ф25

2.主要零件材料：

1	阀体	304	3	阀杆	304	5	填料	F4
2	阀瓣	304	4	上盖	304	6	气缸	WCB/QT450
