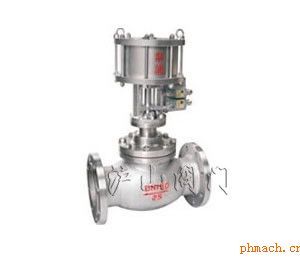

产品名称： SQDWQ气动氧气切断阀   产品型号： SQDWQ

  驱动方式：气动   连接形式：法兰

  适用介质：氧气   密封材料：聚四氟乙烯

  压力范围： 2.5MPa   公称通径： DN15-DN300

  常用材质：碳钢、不锈钢   技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖SQDWQ气动氧气切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖SQDWQ气动氧气切断阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、SQDWQ气动氧气切断阀--用途和性能规范：

1、SQDWQ气动氧气切断阀用途：气动氧气切断阀是一种能在各种管路上做远距离、快速切断的阀门。

2、SQDWQ气动氧气切断阀性能规范

公称压力 (Mpa)	密封试验压力 (Mpa)	阀体强度试验压力 (Mpa)	工作温度 (℃)	适用介质
2.5	2.75	3.75	－120℃ ～180℃	氧气

二、作用原理及结构说明

1、阀门在管路上使用时与气源配套使用将阀门打开或关闭。

2、阀门工作介质的流向按阀体的介质流向接头所示。

3、气缸操作压力0.3～0.6Mpa。

4、信号输入或输出AC200V或DC24V。

三、主要外型和连接尺寸(参照构图)

1、SQDWQ气动氧气切断阀零件材料：

1	阀体	不锈钢	5	填料	聚四氟
2	阀瓣	不锈钢	6	气缸	WCB/QT400
3	阀杆	不锈钢	7	气源接口	ZG1/4
4	上盖	不锈钢

2、SQDWQ气动氧气切断阀连接尺寸(mm)

DN	L	D	D₁	D₂	b	z-Ф
15	130	95	65	45	16	4-Ф14
20	150	105	75	55	16	4-Ф14
25	160	115	85	65	16	4-Ф14
32	180	135	100	75	18	4-Ф18
40	200	145	110	85	18	4-Ф18
50	230	160	125	100	20	4-Ф18
65	290	180	145	120	22	8-Ф18
80	310	195	160	135	22	8-Ф18
100	350	235	190	160	24	8-Ф23
125	400	270	220	188	28	8-Ф25
150	480	300	250	218	30	8-Ф25
200	600	360	310	278	34	12-Ф25
