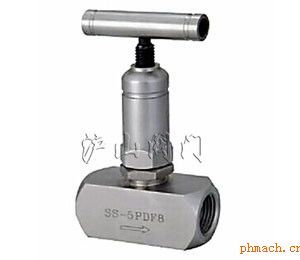

SS-5PDF8-M8美标内外螺纹针型阀

产品名称：	SS-5PDF8-M8美标内外螺纹针型阀	产品型号：	SS-5PDF8-M8
驱动方式：	手动	连接形式：	内螺纹
适用介质：	水、蒸汽、油品	密封材料：	不锈钢
压力范围：	42.0MPa	公称通径：	DN6-DN15
常用材质：	不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内*〖SS-5PDF8-M8美标内外螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖SS-5PDF8-M8美标内外螺纹针型阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

SS-5PDF8-M8美标内外螺纹针型阀介绍

一、SS-5PDF8-M8美标内外螺纹针型阀概述：

美标内外螺纹针型阀的用途：美标针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

二、SS-5PDF8-M8美标内外螺纹针型阀结构形式：

三、SS-5PDF8-M8美标内外螺纹针型阀应用规范：

1、设计制造：ANSI B16.34-1996
2、连接形式：NPT（M、F）内螺纹连接；SW承插焊连接
3、结构特征：锥面密封
4、阀门检验和实验：API STD 598-1996
5、材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992

四、SS-5PDF8-M8美标内外螺纹针型阀性能规范单位：MPa

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤180℃
适用介质	水、蒸汽、油品等

五、SS-5PDF8-M8美标内外螺纹针型阀主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
SS-5PDF8-M8	20#	20#	2Cr13	20#	PTFE
	SS304	SS304	SS304	SS304
	SS304	SS304	SS316	SS304

六、SS-5PDF8-M8美标内外螺纹针型阀主要外形尺寸：

规格	NPT	L	L1	H	D0	重量（kg）
DN6	1/4	50	66	82	57	0.5
DN10	3/8	50	66	82	57	0.5
DN15	1/2	68	88	90	63	0.7

注：1、公称压力：3000～6000PSI(42MPa)
2、压力-温度等级：6000PSI@100°F
