产品名称：	SS-12NBF8美标内螺纹针型阀	产品型号：	SS-12NBF8
驱动方式：	手动	连接形式：	内螺纹
结构形式：	直通式	密封材料：	不锈钢
压力范围：	1.6MPa	公称通径：	DN6-DN50
常用材质：	不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内*〖SS-12NBF8美标内螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖SS-12NBF8美标内螺纹针型阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

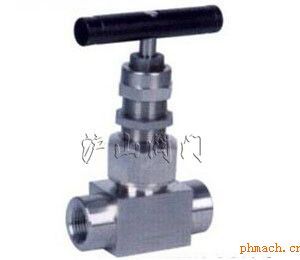

一、SS-12NBF8美标内螺纹针型阀介绍

SS-12NBF8美标内螺纹针型阀的用途：美标针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

一、SS-12NBF8美标内螺纹针型阀详细信息

材质：不锈钢	连接形式：螺纹	工作温度：常温（℃）
压力环境：常压	驱动方式：手动	型号：SS-12NBF8美标针型阀
规格：DN6~50	试验压力：PN16（MPa）	公称通径：DN6~50（mm）
标准：美标	流动方向：单向	零部件及配件：阀体
用途：截止	适用介质：弱酸碱介质	类型(通道位置)：直通式

二、SS-12NBF8美标内螺纹针型阀结构形式

三、SS-12NBF8美标内螺纹针型阀应用规范：

1、设计制造：GB/T 12224-1989；ANSI B16.34-1996
2、连接形式：内螺纹连接；承插焊连接
3、结构特征：锥面密封；球面密封
4、阀门检验和实验：API STD 598-1996
5、材料：碳钢按ASTM A105-1991
不锈钢按ASTM A276-1992

四、SS-12NBF8美标内螺纹针型阀性能规范单位：MPa

实验项目	压力值
公称压力	PN
壳体实验	1.5PN
密封试验	1.1PN
气压试验	0.6PN
适用温度	≤425℃
适用介质	水、蒸汽、油品等

五、SS-12NBF8美标内螺纹针型阀主要零件材料：

型号	阀体	接头	阀杆	螺帽	填料
SS-12NBF8	20#	20#	2Cr13	20#	柔性石墨
	SS304	SS304	SS304	SS304
	SS316	SS304	SS316	SS304

六、SS-12NBF8美标内螺纹针型阀主要外形尺寸：

规格	NPT	L	H	D0	重量（kg）
DN6	1/4	60	92	63	0.6
DN10	3/8	62	96	63	0.6
DN15	1/2	80	107	89	1.1

注：1、SS-12NBF8 SS-不锈钢12N-内通径11.1mm B-球型F8-内螺纹NPT1/2
2、公称压力：3000～6000PSI(42MPa)3、压力-温度等级：6000PSI@100°F
