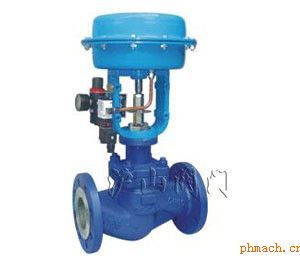

产品名称：波纹管气动切断阀   产品型号： WJ641H

  驱动方式：气动   连接形式：法兰

  结构形式：直通式   密封材料：聚四氟乙烯

  压力范围： 2.5-4.0MPa   公称通径： DN15-DN300

  常用材质：碳钢、不锈钢   技术咨询： 021-31007323

沪山阀门制造（上海）有限公司是国内*〖WJ641H波纹管气动切断阀〗制造商，也是国内大型【切断阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖WJ641H波纹管气动切断阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、WJ641H波纹管气动切断阀--概述:

WJ641H波纹管气动切断阀是一种气动切断式的截止阀，常开型的气动波纹管切断阀，在工作状态电磁阀通电打开气源阀门开启，即断电. 电磁阀自动排气阀门自动关闭，与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。

双重的蜜蜂设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，保证阀杆的零泄露，提供无需维修条件。

当事故发生时，阀门线圈瞬时断电，触发二位三通电磁阀快速排气并进入自锁状态。此时，即使撤区电源. 气源。阀门仍处于关闭状态不会重新自动打开。

当工作人员处理事故时，必须是无气源压力，无电源的状态下进行维修，事故处理完后，人工重新开启阀门，才会恢复供气，即通电通气。

阀门采用先导式阀瓣，开启轻松灵活，即使压力达到1.6MPa开启也 *轻松，当执行器给压时，先导阀开启。当执行器卸压时本阀自动关闭，本阀采用止回阀原理，只能单向截断，安装时必须注意阀门流向道标志（本阀流道方向高进低出）

二、WJ641H波纹管气动切断阀--性能规范表

公称压力 1.6 MPa

试验压力强度试验 2.4

上密封试验 1.76

密封试验 1.76

气密封试验 0.6

*高工作温度 -29~+300 ℃

适用介质：水，蒸汽，热油等

三、WJ641H波纹管气动切断阀--技术数据表

驱动方式隔膜式执行器

电气动气开式单作用

关闭时间少于1秒 ≤1S

执行器工作压力 ≥0.5 MPa

流量 0-12 M/h

工作压力 0.1-1.6 MPa

电磁阀电压电流直流:DC24V4-20mA 交流:AC220V

电磁阀防爆等级 EexmllT4/EexllT5
