| 产品名称： |

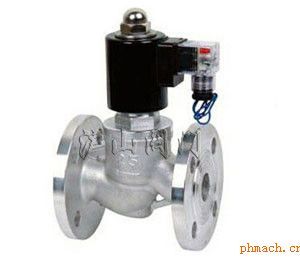

不锈钢防爆蒸汽电磁阀 |
产品型号： |
ZBSF |
| 驱动方式： |
先导式 |
连接形式： |
法兰 |
| 压力范围： |
1.6MPa |
公称通径： |
DN10-DN150 |
| 常用材质： |
不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内*〖ZBSF不锈钢防爆蒸汽电磁阀〗制造商，也是国内大型【电磁阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZBSF不锈钢防爆蒸汽电磁阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。
一、不锈钢防爆蒸汽电磁阀--用途
ZBSF不锈钢防爆蒸汽电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二、不锈钢防爆蒸汽电磁阀--主要特点
耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。
三、不锈钢防爆蒸汽电磁阀--结构原理
本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。
常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。
四、不锈钢防爆蒸汽电磁阀--技术参数
|
项目 |
说明 |
|
工作介质 |
腐蚀性流体、超净流体、食用流体
ZBSF-1：气体用 ZBSF-1Y：液体用
ZBSF-2：气体用 ZBSF-1Y：液体用 |
|
介质温度（℃） |
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃ |
|
公称压力（MPa） |
1.6 |
|
工作压差（MPa） |
0～1.6 |
0.05～1.6 |
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|
使用寿命 |
按JB/T7352-94规定 |
|
额定流量系数 |
|
|
泄漏量 |
按JB/T7352-94·F规定 |
|
功耗 |
AC≤70VA |
|
防爆标志 |
DIIBT4 |
|
防爆证编号 |
CE991010 |
|
出线口接头 |
内螺纹M20×1.5 |
|
环境温度 |
-40～+60℃ |
五、不锈钢防爆蒸汽电磁阀--外表尺寸
|
公称通径
DN |
内螺纹连接 |
法兰连接 |
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
115 |
65 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
115 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
|
25 |
148 |
110 |
1 |
210 |
126 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
152 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
165 |
168 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
190 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
265 |
241 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|
125 |
|
|
|
416 |
380 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|
150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
