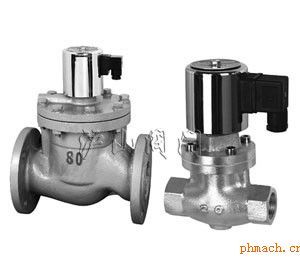

产品名称：	ZCZP蒸汽电磁阀	产品型号：	ZCZP
驱动方式：	自动	连接形式：	对夹、法兰
压力范围：	1.6MPa	公称通径：	DN15-DN300
常用材质：	不锈钢	技术咨询：	021-31007323

一、用途： ZCZP蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 二、ZCZP蒸汽电磁阀型号说明 三、 技术参数： 工作介质 蒸汽及其他腐蚀性气体 介质温度℃ ≤200 工作压力 MPa 1.6 工作压差 MPa 0.05～1.6 0.1～1.6 电源电压 AC220V其余规格可作特殊订货 使用寿命 按JB/T7352-94规定 额定流量系数 KV 泄漏量 ml/min 按JB/T7352-94·F规定 公称通径 mm 15 20 25 32 40 50 65 80 100 125 150 功　　耗 VA 30、40 30 　 　 　 　 　 　 　 　 　 　 　 　 　 四、 安装尺寸： 公称通径DN 法兰纹连接 外形尺寸 法兰尺寸 H L D D1 D2 b f n-d 15 175 130 95 65 46 14 2 4-φ14 20 180 150 105 75 56 16 2 4-φ14 25 195 160 115 85 65 16 3 4-φ14 32 205 180 140 100 76 18 3 4-φ18 40 220 200 150 110 84 18 3 4-φ18 50 235 230 165 125 99 20 3 4-φ18 65 250 290 185 145 118 20 3 4-φ18 80 260 310 200 160 132 20 3 8-φ18 100 290 350 220 180 156 22 3 8-φ18 125 365 400 250 210 184 22 3 8-φ18 150 400 480 285 240 211 24 3 8-φ22 200 416 600 340 295 266 24 3 12φ22 250 434 730 405 355 319 26 4 12-φ26 300 490 850 460 410 370 28 4 12φ26              公称通径DN 内螺纹连接 外形尺寸 内螺纹 H L G 15 153 92 1/2 20 153 92 3/4 25 153 110 1 32 176 120 11/4 40 176 140 11/2 50 192 162 2
