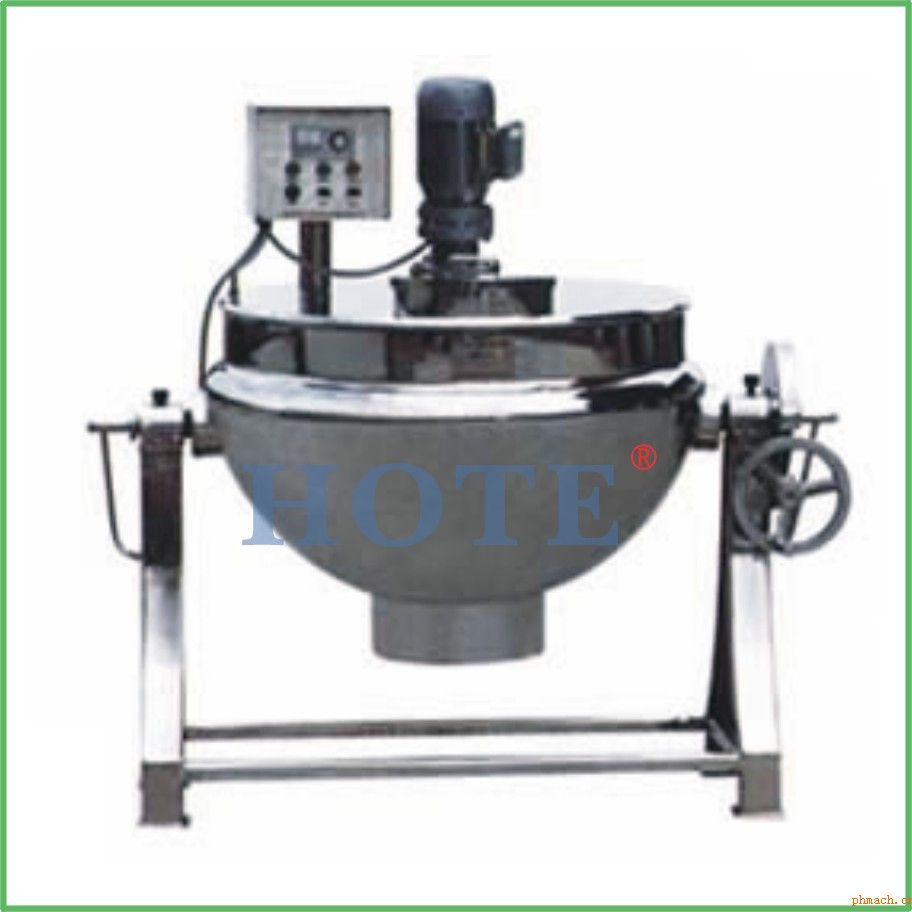

 可倾带搅拌夹层锅
关键词:搅拌锅  夹层锅
产品名称: 可倾带搅拌夹层锅
产品编号: 19
产品商标: HOTE
产品规格: HT-QJJCG
参考价格: 6000
更新日期: 2015/12/16 14:36:30
被阅次数: 4639次


公司名称:武汉昊特流体设备有限公司
会员级别:免费会员

详细说明

夹层锅使用说明书

一、用途及特性

1、用途:不锈钢夹层锅又名夹层蒸汽锅,广泛用于糖果、制药、乳品、酒类、糕点、饮料、蜜饯、罐头等食品加工,也可用于在大型餐厅或食堂熬汤、烧菜、炖肉、熬粥等,是食品加工提高质量,缩短时间、改善劳动条件的优良设备。

2、特性:本锅以有一定压力的蒸气为热源,具有受热面积大,热效率高、加热均匀、液料沸腾时间短、加热温度容易控制等特点。

本锅内层锅体(内锅)采用耐酸耐热的奥氏型不锈钢制造,配有压力表和安全阀,外型美观、安装容易、操作方便、安全可靠。

各型号夹层锅受热面积及液料沸腾时间列表于后:

型号

受热面积(m2)

沸腾时间

时间(min)

液料加入量(Kg)

蒸汽压力(Mpa)

G50

0.45

自来水50

0.3

4-5

G100

0.58

自来水100

0.3

5-6

G150

0.88

自来水100

0.3

6-7

G200

1.13

自来水100

0.3

8-9

G300

1.43

自来水100

0.3

10-15

G400

1.75

自来水100

0.3

11-18

G500

2.00

自来水200

0.3

15-20

G600

2.30

自来水200

0.3

15-20

3.附表:蒸汽压力和蒸汽温度的关系

*压力(kg/cm 2)

饱和温度(℃)

*压力(kg/cm 2)

饱和温度(℃)

1

99.1

7

164.2

2

119.6

8

169.6

3

123.9

9

174.5

4

142.9

10

179

5

151.1

11

183.2

6

158.1

12

187.1

**压力=表示压力+0.1Mpa

二、产品系列型号及性能参数

1、型号符号含义:

G一不锈钢夹层蒸锅

XXX-一公称容量

X-一形式(可倾、搅拌、固定)

X一设计序号(第一次设计省略)

X一特殊要求

注:(1)形式--可倾式用I表示;

搅拌式用II表示;

          固定式用III表示。

    (2)设计序号--用1.2.3表示。

    (3)特殊要求--用A. B. C表示。

例:6300----III----B表示不锈钢夹层蒸锅300L,固定式;第一次设计,要求

锅底放料,加高撑脚。

2、各型号产品性能参数:

产品型号

公称容量(L)

形式

额定工作气压(Mpa)

搅拌速度(r/min)

*大可倾角

进出口管径(inch)

电机功率(KW)

直径×深(cm)

使用压力

试验压力

G50-Ⅰ

50

52×40

可倾







90°

1/2″



G50-Ⅱ

搅拌

36

0.5

G100-Ⅰ

100

66.4×48.2

可倾







90°

3/4″



G100-Ⅱ

搅拌

36

0.5

G100-Ⅲ

固定



0.5

G200-Ⅰ

200

85×57.5

可倾

0.3

0.5



90°

3/4″



G200-Ⅱ

搅拌

36

0.5

G200-Ⅲ

固定





G300-Ⅰ

300

100×65

可倾

0.3

0.5



90°

3/4″



G300-Ⅱ

搅拌

36

0.55

G300-Ⅲ

固定





G400-Ⅰ

400

100×75

可倾

0.3

0.5



90°

3/4″



G400-Ⅱ

搅拌

36

0.55

G400-Ⅲ

固定





G500-Ⅰ

500

110×85

可倾

0.3

0.5



90°

3/4″



G500-Ⅱ

搅拌

36

0.75

G500-Ⅲ

固定





G600-Ⅰ

600

120×95

可倾

0.3

0.5



90°

3/4″



G600-Ⅱ

搅拌

36

1.10

G600-Ⅲ

固定
