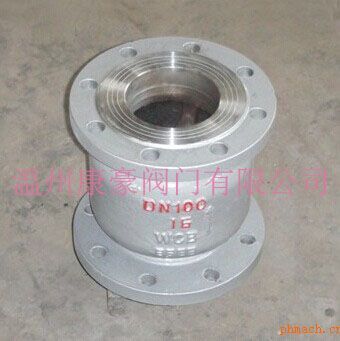

 H42W-16C立式止回阀 铸钢立式止回阀
关键词:铸钢立式止回阀  立式止回阀  H42W-16C  温州康豪铸钢立式止回
产品名称: H42W-16C立式止回阀 铸钢立式止回阀
产品编号: H42W-16C
产品商标:
产品规格: H42W-16C
参考价格: 面议
更新日期: 2015/6/10 10:59:10
被阅次数: 2073次


公司名称:温州康豪阀门有限公司
会员级别:免费会员

详细说明

康豪阀门秉着“以诚为本,互惠双赢”的原则,服务于广大客户。全面实行标准化、专业化、科学的管理制度 止回阀(One-way valve):止回阀又称止逆阀、单向阀或逆止阀,其作用是防止管路中的介质定向流动而不致倒流的功能。水泵吸水管的底阀也属于止回阀类。止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

加工定制

品牌

康豪

型号

H42W-16C

材质

碳钢

连接形式

法兰

结构形式

立式

公称通径

50-200(mm)

适用介质

压力环境

常压

标准

国标

流动方向

单向

驱动方式

脉冲

工作温度

常温

类型(通道位置)

直通式

规格

DN50



二、立式止回阀主要外形尺寸和连接尺寸(MM)

型号

公称通径

DN(mm)

尺寸(mm)

















L

D

D1

D2

b

f

Z-Φ









系列1

系列2

系列3

















A

B

15

-

85

85

95

65

45

16

4-Φ14



20

-

95

95

105

75

55

16

-

4-Φ14



25

-

100

105

115

85

65

16

-

4-Φ14



32

-

105

150

135

100

78

16

-

4-Φ14



40

-

115

160

145

110

88

18

-

4-Φ14



50

140

125

170

160

125

100

20

3

4-Φ14







立式止回阀具有以下两个优特点:

1、立体式止回阀有法兰和对夹之分,具有结构简单,零部件少,分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。

2、立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。
