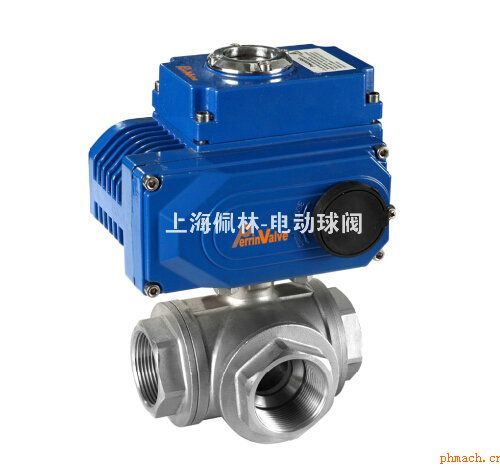

电动三通球阀采用回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术 而开发的新型三通切换型调节阀。

电动三通球阀标准球芯：

L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；

T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。

电动三通球阀技术参数

1.三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实 现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封 要求较严格的场合。

2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

3.四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道， 使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B).

4.T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介 质流向作用。

技术参数

电动驱动功能:开关型、智能型、防爆型、调节型

防爆等级：Exd ⅡBT4、Exd ⅡCT6

形式 T型、L型三通球阀

公称通径  DN DN15-DN300

公称压力 1.6、2.5、4.0、6.4MPa

流体范围 空气、水、气体、石油和石化产品、腐蚀性介质

工作温度 硬密封：-40℃～+300℃；软密封：-40℃～+180℃

泄漏量   符合ANSI B16.104 5级标准

连接方式 内螺纹、法兰

阀体/球体 WCB、CF8(304)、CF8M(316)

密封圈、填料  增强聚四氟乙烯、对位聚苯

阀座形式 不锈钢可动硬密封、PTFE软密封
