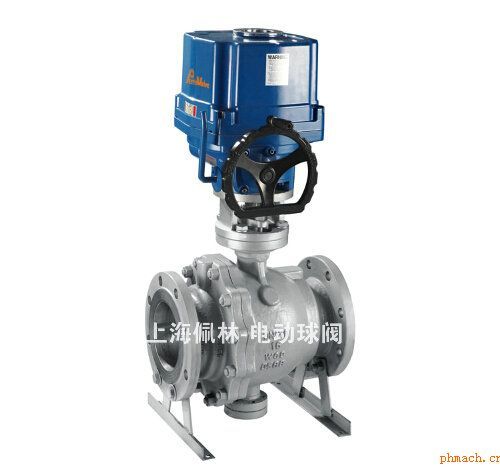

电动防爆球阀是一种球体绕垂直于通道轴旋转90°的阀门，其由回转型防爆角行程电动执行器和0型阀结构组成，属旋转类型高性能调节或 开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位 开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

电动防爆球阀技术参数

1.防爆型电动球阀流体阻力小，是所有阀类中流体阻力*小的一种，以 AC220V、AC380V或DC24V电源电压动作力，接受（4-20mA，0-10mA 或1-5VDC)电流信号或电压信号，即可控制运转，以角行程输出的扭矩 转动球体0～90°，就能完成启闭动作或调节动作。

2.全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和 开度信号位置反馈、位置指示，手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度)，实现比例调节动作。

3.球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简 单、重量轻、密封性能好。特别适用于要求零泄漏率的场合。

技术参数

口径：DN15~DN400(mm)

压力：1.0、1.6、2.5、4.0、6.4MPa

介质：水、石油、硝酸类、醋酸类、粘性流体、浆料、 强氧化性介质等

工作温度 硬密封：-40℃～+350℃；软密封：-40℃～+180℃

泄漏量   符合ANSI B16.104 5级标准

连接方式 内螺纹、法兰

阀体/球体 WCB、CF8(304)、CF8M(316)

密封圈、填料  增强聚四氟乙烯、对位聚苯

阀座形式 不锈钢可动硬密封、PTFE软密封
