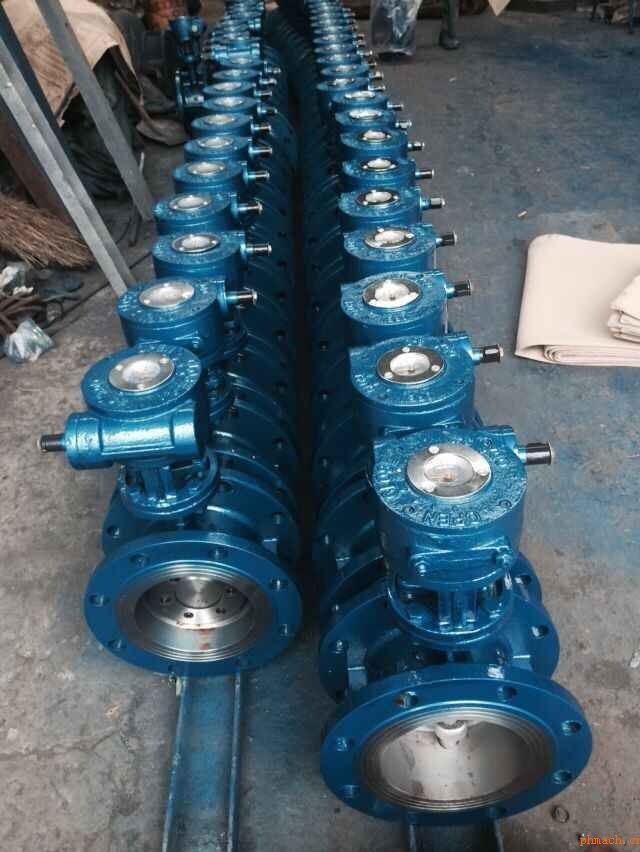

 D343H-16C-DN150多层次硬密封蝶阀
关键词：蝶阀  硬密封蝶阀  多层次硬密封蝶阀
产品名称： D343H-16C-DN150多层次硬密封蝶阀
产品编号： 1
产品商标：
产品规格： 343H-16C-DN150
参考价格： 面议
更新日期： 2016/4/20 16:38:02
被阅次数： 2036次


公司名称：温州良造阀门有限公司
会员级别：免费会员
详细说明

D343H-16C-DN150,多层次硬密封蝶阀,

产品型号：D343H/Y-10/16C/P/R
产品名称：多层次硬密封蝶阀
公称压力：0-1.6Mpa
壳体材质：碳钢/不锈钢
产品规格：DN50-1200
工作介质：
适用温度： 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
产品价格：
驱动方式：电动多层次硬密封蝶阀、气动多层次硬密封蝶阀、蜗轮多层次硬密封蝶阀、手动多层次硬密封蝶阀
产品用途：D343H蜗轮转动硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
产品特点：
1、硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

主要技术参数

公称通经DN（mm)50～2000
公称药理PN（Mpa)0.61.01.62.5
密封试验(Mpa)0.661.11.762.75
强度试验(Mpa)0.91.52.43.75
适用温度碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

主要零部件材料

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

采用标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92



D343H-10/16/25/蜗轮传动硬密封蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(单位:mm)

公称通经(DN)主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
501083501121651254-181651254-181651254-18
651123701151851454-181851454-181851458-18
801143801202001604-182001608-182001608-18
1001274201382201808-182201808-182351908-22
1251404601642502108-182502108-222702208-26
1501405551752852408-222852408-223002508-26
2001527602003402958-2234029512-2236031012-26
25016583024339535012-2240535512-2642537012-30
30017889525044540012-2246041012-2648543016-30
35019095028050546016-2252047016-2655549016-33
400216119030556551516-2658052516-3062055016-36
450222125535061556520-2664058520-3067060020-36
500229130538067062020-2671565020-3373066020-36
