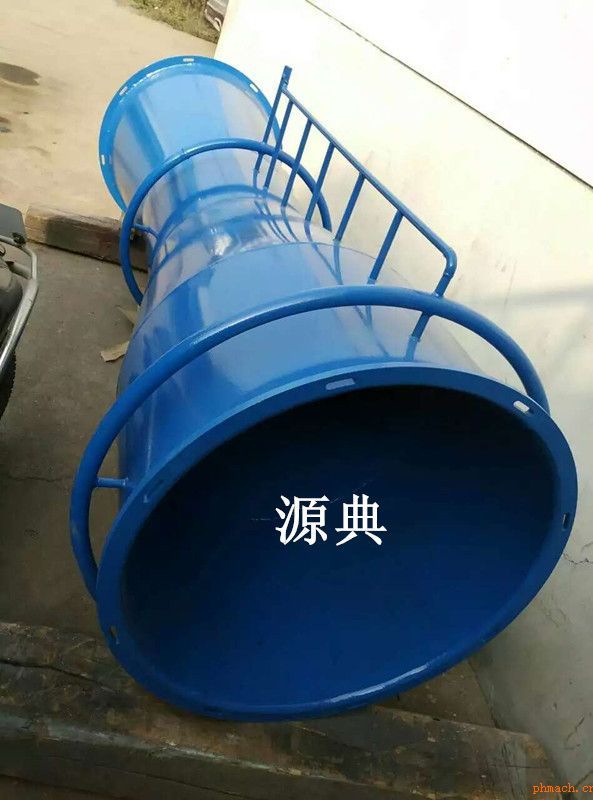

LG-WQL标准文丘里

一、概述

文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘里管和通用文丘里管。

标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。

标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。

通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。

二、测量原理

    充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

流量计算公式：

式中:qm ，qv——分别为质量流量（㎏/s）和体积流量（m3/s）；

          C——流出系数 ；

         ε——可膨胀性系数；

d——节流件开孔直径，m；

β——直径比，β=d/D；

D——管道内径，m；

ρ1——被测流体密度，㎏/m3；

Δp——差压，Pa；

三、特点

1. 标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。

2. 在标准节流装置中，它所要求的上、下游直管段*短，*压力损失*小。

3. 性能稳定、可靠性高。

4. 计算准确、能耗小。

5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。

6. 结构简单，易安装，维护方便。

7. 标准文丘里本体较长大约是管径的2～5倍。

四、主要技术参数

1. 公称直径： 50mm≤DN≤3000mm
                               粗铸收缩段：100mm≤DN≤1600mm
                               机械加工收缩段：20mm≤DN≤250mm
                               粗焊铁板收缩段：100mm≤DN≤3000mm

2. 节流孔径比β：0.3≤β≤0.75
                                   粗铸收缩段：0.3≤β≤0.75
                                   机械加工收缩段：0.4≤β≤0.75
                                   粗焊铁板收缩段：0.4≤β≤0.7

3. 雷诺数范围： 2×105≤ReD≤2×106
                                   粗铸收缩段：2×105≤ReD≤2×106
                                   机械加工收缩段：2×105≤ReD≤106
                                   粗焊铁板收缩段：2×105≤ReD≤2×106

4. 精度等级：0.5级、1级、1.5级、2级

5. 工作压力：公称压力：PN≤42Mpa

6. 介质温度：-50℃≤t≤500℃

7. 参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004

8. 连接方式：法兰连接、焊接、螺纹

五、结构形式及主要技术参数

文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、文丘里流量管、小管径文丘里、矩形文丘里等结构。
