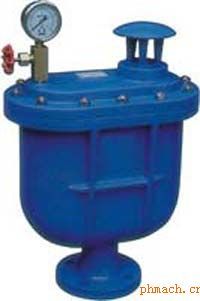

 CARX复合式排气阀
关键词：CARX复合式排气阀  CARX  排气阀
产品名称： CARX复合式排气阀
产品编号： 36544
产品商标： 电立
产品规格： DN15-600mm
参考价格： 1000
更新日期： 2019/10/17 10:52:53
被阅次数： 1265次


公司名称：上海电立阀门有限公司
会员级别：免费会员
详细说明
产品说明


CARX复合式排气阀

概况

　　本产品用于管路上的*高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。

作用原理

　　当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

结构与用途

　　本阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。
　　本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。


零件材质

序 号

名 称

材 质

1

阀 体

HT200

2

阀 盖

HT200

3

浮 球

SUS 304

4

杠杆架

铸铜ZH59

5

杆

铸铜ZH59

6

塞 头

丁睛橡胶NBR


主要外形及连接尺寸

型 号

公称通径
DN(mm)

尺 寸(mm)

H

L

L1

D

D1

D2

z-φd

CARX-1.0

CARX-1.6

20

375

290

180

105

75

55

4-12

25

375

290

180

115

85

65

4-14

50

480

360

205

160

125

100

4-14

80

520

405

245

195

160

135

4-18

100

530

405

245

215

180

155

4-18


CARX复合式排气阀每小时排气量表

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608
