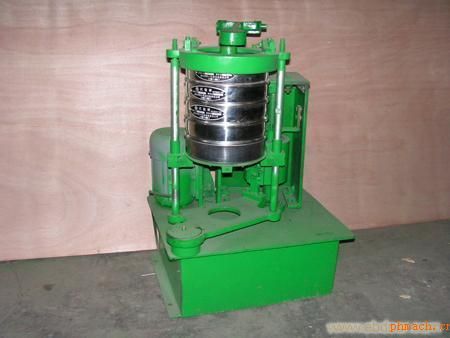

 顶击式振动筛
关键词:拍击筛  顶击式拍击筛  拍击式试验筛  拍击式实验筛
产品名称: 顶击式振动筛
产品编号: 11
产品商标: 思迪克
产品规格: 11
参考价格: 面议
更新日期: 2016/7/28 15:52:57
被阅次数: 4790次


公司名称:新乡市思迪克机械设备有限公司
会员级别:免费会员

详细说明

作用与原理

我公司生产的标准拍击式振动实验筛机(同步带式),工作参数符合国家标准,配合试验筛、分样筛使用可对冶金、化工、磨料、超硬材料、饲料、食品、医药等行业的粉体材料进行筛分生产、检验。

它的工作原理是:

       电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

特点

1)传动准确,一致性好:由于采用齿轮带动同步带传动,转速比准确,不会产生一般三角带的掉速现象(三角带有3%的掉速率),使每一次相同时间下的筛分运动相一致(齿轮的传动比准确率99.99%),同时设备安装了数字定时器,设定好时间后到时自动停机

保证检验或生产的一致性要求。

2)寿命长、维修、维护成本低:由于两齿轮没有直接接触不会磨损,同步带与齿轮的接触适应性好寿命长,维修时只需更换同步带,同时偏心轮组采用了整体方式,再次安装准确方便,转动部分采用轴承(标准件),不易磨损,成本低,易更换。降低了维修的技术要求和成本。

3)筛分效率高:这种筛分方式使筛分时同时具备往复和拍击振动两种运动,不会堵塞筛面,下料快,筛分彻底。

4)洁净:由于采用了这种传动方式不需加油,降低了维护成本和保护了环境,对生产环境要求洁净*有利。

5)筛分效率高:这种筛分方式使筛分时同时具备往复和拍击振动两种运动,不会堵塞筛面,下料快,筛分彻底。

使用方法

注意1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

单相电机出厂前已经调好方向。

2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

3.安装试验筛。客户可以根据自己的需要,加装1-7层试验筛。具体方法是:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛,特殊尺寸如直径300mm的筛机可定制。

4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死

6.上下滑板,加油嘴等应定期加油

7.  每月定期检查,加油。

8.  首次安装请打地脚螺丝。

技术参数

名称

数值

单位

1

可放筛子直径

300、200、150、100、75

MM

2

加装筛子层数

1-7

3

摇摆次数

290±10

次/分钟

4

拍击次数

156±10

次/分钟

5

往复行程

25

MM

6

拍击高度

38±6

MM

7

功率

370

W

8

电压

380、220

V

9

外形尺寸

H700*L460*W420

MM

10

筛机重量

100

公斤

注:本厂产品所有技术资料、尺寸以实物为准。
