 超声波换能器特性分析仪
关键词:换能器特性分析仪  超声波阻抗分析仪  超声波声强测量仪厂家  超声波声压计图片
产品名称: 超声波换能器特性分析仪
产品编号:
产品商标: 嘉音
产品规格: 数字显示型
参考价格: 28650
更新日期: 2017/8/29 13:33:47
被阅次数: 3477次


公司名称:苏州索尼克超声科技有限公司
会员级别:免费会员

详细说明

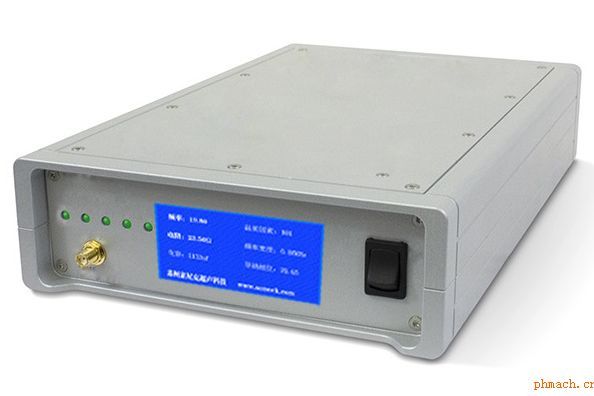

超声波换能器特性分析仪

四、超声波阻抗测量仪的应用领域


本仪器适用对象为各类超声器件测量,包括:超声波换能器、超声波变幅杆、超声波模具(工具头)、独立压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、超声洁牙、倒车雷达、超声测距、超声乳化、超声除垢、超声马达,以及其他一切用到压电和超声的器件和设备。

尤其在超声波设备研发、生产过程之中,如何知道工程师所涉及的超声波零部件产品是否符合要求、其品质、性能、参数如何,就需要采用超声波阻抗测量仪加以检测。

换能器:导纳圆图不能出现寄生圆,谐振阻抗尽可能接近设计阻抗,动态阻抗 要低,品质因素Qm 要接近设计要求,电容要与电路匹配。

压电陶瓷片:可以直接从导纳圆图和对数坐标判断器件优劣,如果陶瓷片内部出现分层,或者出现裂纹,对数曲线将出现多峰,导纳圆图上出现多个寄生小圆。

变幅杆的设计、加工和装配,是否合理或有缺陷,直接在导圆图上明显的可以看到。

超声波焊接机的生产加工,利用导纳圆的结果分析焊接机的状态,通过参数和图形的分析,找到焊接机存在的问题。


超声清洗机的生产和加工:振动子的选择要求其振动性能尽可能一致(带宽、 品质因数、谐振阻抗、动态阻抗)。在导纳圆图上,尽可能没有寄生圆或在谐振点附近 没有寄生圆。可以对换能器的制造、来料检验、粘结后的换能器、清洗机进行阻抗特性分析和测量。
清洗机的整机测量可以标定机器的谐振阻抗和静电容,以便匹配电源, 可以分析其新的谐振点、注水后的阻抗、电容及整机的振动模态的特性。




五、超声波阻抗测量仪产品规格

1、阻抗范围:1KHz ~200KHz;1KHz ~5MHz
2、测量指标:所有参数、图形;
3、测量精度:<0. 1%;
4、测量速度:2 秒 / 件;
5、阻抗精度:± 5-10ppm;
6、相位分辨率:0.15 度;
7、环境温度:5 ~ 60 摄氏度;
8、阻抗范围:0.2Ω ~ 1M Ω;
9、阻抗步进:0.1Hz ~任意;
10、应用领域:功率超声设备,压电陶瓷生产检测,超声波焊接,超声波清洗,医疗超声等.
11、仪器型号:JY-J301;JY-J302。
