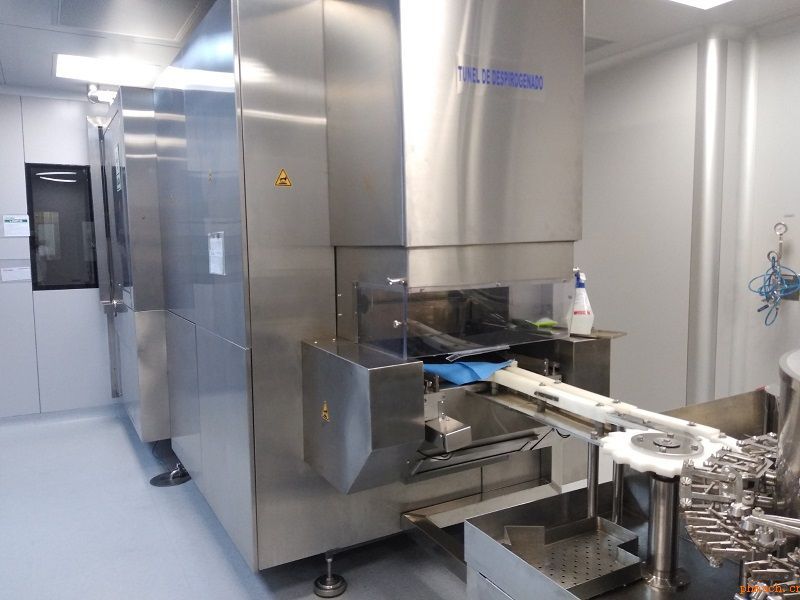

西林瓶专用灭菌隧道烘箱分为三段：预热段、灭菌段、冷却段。预热段风罩进风口、出风口及过滤器出风口均应设有均流装置，用来保证风速的均匀性，高效下方至网带内腔室材质为AISI316L不锈钢。设置风门感应装置或压差变送器，检测层流风机运转情况。设有温度探头检测预热段下腔体温度*高点温度，温度超过100℃，隧道烘箱网带停止运转，加热功能停止运转。温度探头为国内外*。预热高效过滤器应能耐温100℃，等级为H14。为国内外*康菲尔。设有预热腔室与房间的压力监测装置，将检测数据直接反馈到打印系统的或记录仪上，可实现实时打印记录。过滤器安装应方便快捷，并设有过滤器上下压差检测装置。预留高效过滤器完整性测试接口（PAO入口及PAO侦测口），在非检测状态时用快换卡箍进行封闭。预热腔室应设置带铰链的透明耐热板视窗，耐温121℃，方便操作维护及观察与上游设备交接情况。

灭菌段箱体的隔热层设有足够的厚度，保温材料不使用石棉或含有石棉的材料，隧道烘箱外壁温度小于45℃。高温腔体设有隔板结构，将高温腔室分为多个单独区域，采用多段PID温控技术，以确保热分布的均匀性。风罩内部设有散流板结构，保证每个区域风速的均匀性。

过滤器下方设有均流装置，将过滤后的热风继续均流。回风区域应设有回风框，回风框有可调结构，保证回风风速的均匀性。高效下方至网带内腔室材质为AISI316L不锈钢。设置风门压力检测装置，检测层流风机运装情况。低于设定温度-8℃，报警，网带停止运转设置双温度探头；温度探头为国内外*。加热管有足够的功率，满足箱体在60分钟内由常温升到320℃。电加热管烧毁时，有检测装置以便及时对烧毁的电加热管进行处理。高温高效过滤器能耐温330℃，等级为H14。为国内外*康菲尔。高温风机有有效的措施保证其运行稳定，不因高温的原因影响其稳定性与使用寿命。设有高温腔室与房间的压力监测装置，将检测数据直接反馈到打印系统的记录仪上，可实现实时打印记录。高温段网带下方应设置有多个玻屑清洁口；可方便快捷的对其进行清洁；预留高温高效过滤器完整性测试接口（PAO入口及PAO侦测口），在非检测状态时用快换卡箍进行封闭。需提供PAO检测方法。设有停电保护装置，能有效防止突然停电导致高温高效过滤器被损坏的可能

冷却段为水冷或者风冷方式，配置有表冷器，产生低温冷却风，对高温灭菌后的包材冷却。确保冷却段出瓶温度的稳定及防止冷冷水的产生，表冷器进出水量的大小应能根据冷却段腔室内温度的变化进行自动控制。风罩进风口、出风口及过滤器出风口均设有一套均流装置，保证风速的均匀性。高效下方至网带内腔室材质应为AISI316L不锈钢。设置风门感应装置，检测层流风机运装情况。设有温度探头检测预热段下腔体温度*高点温度，温度超过设定值时，隧道烘箱网带停止运转，加热功能停止运转。温度探头为国内外*。方便拆卸安装及校准。高温高效过滤器能耐温100℃，等级为H14。为国内外*康菲尔。设有冷却腔室与房间的压力监测装置，将检测数据直接反馈到打印系统的记录仪上，可实现实时打印记录。过滤器安装方便快捷，并设有过滤器上下压差检测装置。预留高效过滤器完整性测试接口（PAO入口及PAO侦测口），在非检测状态时用快换卡箍进行封闭。冷却腔室设置透明耐力板视窗，耐温120℃，方便操作维护及观察与上游设备交接情况。
