一、 用途及使用范围

GH-HC02多功能装盒机能够将各种规格的药板、中药制品、小型长体有规则物品及一些食品等可靠地装入规格特定的纸盒中，并将纸盒封好送出。适用于各种药品的包装、食品的包装、化妆品的包装及相关行业的小型器皿的包装，使用范围广泛，同时根据用户的不同使用要求，可定期更换产品，且模具生产周期短，装配及调试简便，即适用于大批量单一品种的生产，同时又可以满足用户小批量多品种的生产。

二、包装的使用

由于包装盒的好坏直接影响到*后的包装质量，因此，本机对包装盒的质量有较高的要求。一般纸盒用纸250g/m2-350g/m2进口白板制成，同时对包装盒的制作工艺有一定的要求。

对本机说明书用纸的要求为：40g/m2-70g/m2纸，要求剪裁平整洁净，无纸毛，无卷边、荷叶边、砂粒、硬质块及在不加力作用下的分层现象。

三、主要技术参数

主电机功率：         1.5KW

设计*大生产能力：   60盒/分

整机外形尺寸：       3300×1500×1800mm（长×宽×高）

整机重量：           约1200Kg

纸盒尺寸范围：GH-HC02   *大150×80×50mm（长×宽×高）

                              *小70×20×15mm(长×宽×高)

                   GH-HC02 *大250×150×70mm（长×宽×高）

                             *小100×80×20mm（长×宽×高）

说明书纸张范围：     *大260×190mm(长×宽)

                          *小100×100mm(长×宽)

噪音：               小于85分贝

四、机器的运输及安装

请仔细检查机器是否保持正常情况和完善状态，同时根据《装箱单》清检机器的各部件是否完善，如发现有任何部件缺损，请速与我公司取得联系。

机器的运输

只用大麻绳，应避免用铁链或钢丝绳，绳子应通过机器的各个突出部分，所有机器的接触面都必须用橡胶、海绵等弹性物体进行保护。

机器的安装：

本机属于外包装设备，可安装在通风条件良好、照明充足的洁净室内。

机器四周要留有1.5m宽度的工作空间，以便于操作和维修。

380V-50HZ三相交流电源，并可靠接地。

机器必须安装在较为平坦的地面，当机器安装完毕后，应用水平仪检查整机是否水平。如不平，可通过机器的四个脚进行调整。

当机器安装完毕后，仔细检查机器各零件是否有松动现象。如果有，应迅速排除。为防止生绣，机器在包装发运前都用油脂覆盖，因此在机器启动之前，应清除机器表面的多余油脂。清除时，应用纤维棉布和酒精。清除后，对各润滑点进行重新加油。

五、正常使用条件

环境温度：20±10℃

压缩空气：0.5Mpa流量大于0.6m3/min

操作人员：1——2人

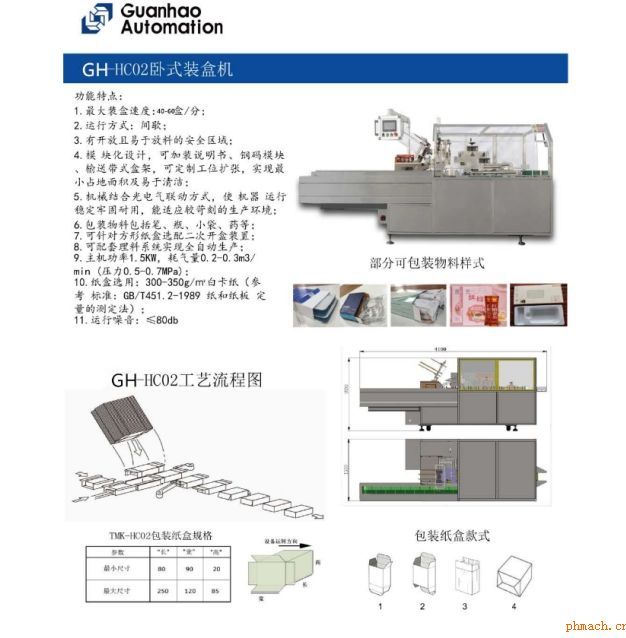

六、主机机构及机械工作原理 （见图1：工作流程图）

    本机器采用一系列复杂的传动，模仿人的动作来自动完成下盒、开盒、折叠说明书、装药（说明书）及封盒等工序的。该机的工作流程如下。

    本机使用的真空是由真空泵或用ZL112真空发生器（SMC）。

    由人工放置在折纸机上的说明书，在压缩空气及真空气的共同作用下，被吸入折纸机，按照用户的要求被折叠成形后，经过旋转纸夹的输送，被送到走纸链条上，并由走纸链条带动走到推药工位等待推药。当位于前板的传感器S5检测到走纸链条上有说明书时，将反馈信号传递给主机控制中心-可编程控制器（简称PLC）。此时，:PLC将控制真空电磁阀在特定的时间产生真空，利用吸盒机构将由人工放置在纸盒库中的纸盒吸出，送到走纸链条上并开盒，然后由走盒链条带动走到推药工位等待推药。

    当纸盒正确地从库中被吸出，落在链条上，位于下端的传感器S1无信号输出，当纸盒在吸下过程中出现故障（如卡住），则压盒杆向上翻起，PLC发出控制信号，使主机停止运转，并等待故障排除后重新启动。当纸盒被正确吸下放入走盒链条上时，位于中间板上的传感器S3可以检测到有盒信号，PLC将控制横向推药机构在特定的时间内将药板从库里推出，当无纸盒时，PLC将控制横向推药机构在特定时间内停止推药并使主机急停。

当S3传感器正确无误地检测到信号时，纵向推药机构将药板及说明书推入盒中。在药板库的下方，装有一个推药检测传感器S4，当药板从库中推出时，如果发生卡药现象，则由S9传感器检测出来，并迅速反馈给PLC主机，在PLC主机的控制下实现急停刹车。

当说明书、纸盒和药板都准确无误的到达推药工位后，即一起被纵向推药机构推向盒中，如果在此过程中出现卡滞现象，位于推药杆上的过载装置将起作用，此时，传感器S6将发出信号，PLC将使主机停机。

当药板和说明书准确地推入盒中时，纸盒在走盒链条的带动下将继续向前移动。经过打批号装置上，将钢字打上后进入封盒工位。在出口传送带上装有废品剔除装置，可以将前面药板检测有问题的废品全部剔除，以确保出来的小盒全部为合格品。
