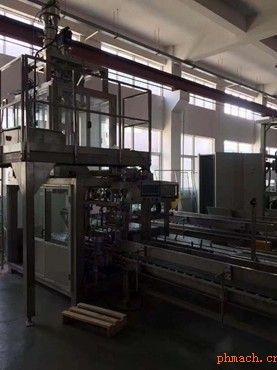

全自动升降双工位包装机

Ø 设备简介

自动包装机，可实现自动计量，自动上袋、自动充填、自动热合缝包一体等一系列工作，不需要人工操作。节省人力资源，降低长期成本投入。也可与其它配套设备完成整条流水线作业。主要用于农产品、食品、饲料、化工行业等，如玉米粒、种子、面粉、白砂糖等流动性较好物料的包装。

Ø 特点

1) 自动称量、自动上袋、不需要人工操作。

2) 触摸屏界面，操作简单直观。

3) 本机组由备袋库、取袋理袋装置、上袋机械手、夹袋下料装置、抱袋推动装置、袋口导向装置、真空系统及控制系统等组成。

4) 对包装袋的适应性广。包装机采用挑袋的上袋方式，即从备袋库取袋，袋子对中定位，袋子往前送，袋口定位，预开袋，上袋机械手插刀插入袋口，同时两侧气抓夹住袋口两侧，*后上袋。此种上袋方式对包装袋制造的尺寸误差和袋子本身的质量要求不高，从而降低制袋成本。

5) 上袋机械手手臂采用伺服电机驱动，较之气动机械手，具有速度快，上袋平稳，无冲击，使用寿命长等优点。

6) 夹袋下料装置夹袋口位置装有两个微动开关，用于检测包装袋袋口是否完全夹持住，袋口是否完全打开。从而保证包装机不误判，不会洒料到地面上，改善了包装机的使用效率和现场作业环境。

7) 电磁阀等气动元器件均密封设计，不裸露安装，可适合粉尘环境使用，这样可确保设备有较长的的寿命。

8) 包装机采用挑袋的上袋方式，上袋成功率高。

9) 本机组采用升降下料技术，*大限度减少下料时产生的扬尘。

10) 本机组有排气工位，排气工位用于将袋口的气体排掉。

11) 电磁阀等气动元器件均密封设计，不裸露安装可适合粉尘环境使用，这样可确保设备有较长的寿命。

12) 与物料接触部位为 304 材质。

13) 计量器的运行速度是变频的,各阶段可运行调整的。

14) 为确认计量器状态安装报警和警报灯。

15) 为除去产生的粉尘，集尘器另行安装。

16) 包装机主机部分整体密封，采用铝型材框架，亚克力面板材质制作。

17) 皮带输送机 : 皮带材质为 PU

18) 作业台及楼梯安装在计量部等。

19) 为确认计量器状态安装报警及报警灯。

Ø 技术参数

给料方式	单螺杆升降双工位计量
包装重量	5kg
包装精度	≤±0.2%
包装速度	4-6bags/min
电源	3P 380 50Hz(TN-S)
整机功率	5KW
袋尺寸	L：500mm-1000mm W：350mm-605mm
袋材质	牛皮纸复膜袋、编织袋（涂膜）、塑料袋（膜厚 0.2mm）、编织袋（内附 PE 塑料袋）等
袋形	枕形开口袋
耗气量	6kg/cm2 0.3cm3/min
