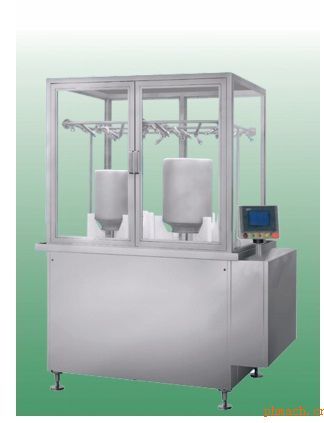

全自动铝桶清洗机

（一）概述

全自动铝桶清洗洗机是我厂科研人员，按国家制药工业的“GMP”规范及机电一体化要求进行设计制造的。是医药行业铝桶洗涤专用设备。

本设备采用了先进的可编程控制器（PLC）作为总控制器，并且采用了电子触摸屏进行操作，全部过程汉字显示，操作容易。各种工艺参数如、精洗时间、喷淋时间，气吹时间可事先预置，只需按下“运行”键，整个过程可自动完成。

设备具有结构紧凑、体积小、性能好、操作方便，主要零部件均采用316L不锈钢材料。模块、控制器、触摸屏等部件系采用进口设备。

（二）主要技术参数

1、生产能力：4个桶/次（15L、30L铝桶）

2、生产能力：4桶/次（可以清洗15L与30L铝桶，更换方便快捷）

3、进料方式：手动

4、注射水耗用量约：0.4－0.5T/h

5、噪音：≤65dB

6、用电功率约：3KW  380V   50Hz

7、控制方式：PLC+触摸屏

8、设备重量：约300kg

9、与注射用水接触的材料：316L

10、外型参考尺寸：1200×1200×1950mm（长×宽×高）

（三）设备特点：

1、铝桶清洗机由喷淋冲洗机构、水管升降机构、铝桶回转机构和机架等组成。

2、喷淋冲洗系统：

1）由水泵、喷水管、喷淋装置等组成。

2）由水泵增压注射水，通过内喷水管和外喷淋装置进行清洗。

3）喷水管能自动升降动作，桶体作旋转动作，二个动作组合达到均匀冲洗桶的内壁，喷淋装置冲洗桶的外部。

3、水管升降系统：

由电机、减速机、升降座和链条等组成。由它带动喷水管的上下运动。

桶体回转机构：

由摆线针轮减速机通过齿轮传动带动铝捅旋转，完成回转的喷水动作。

4、清洗方式：

1）机门关闭后，设备才能通过启动开关运行，否则设备无法运行。

2）桶的内、外壁可同时用注射用水清洗；

3）桶旋转的同时，喷水管开始上升，上升时间约为45秒（可调）。

4）喷嘴升到顶部后停留5秒以上，保证桶在顶部旋转一周以上（停留时间可调）

5）内壁用注射水自上而下清洗，喷头落到底部停止喷水，清洗程序结束（下降速度可调）。

6、吹气方式：

铝桶清洗完成的同时喷气管上升，到顶部接通气源，喷气管边吹气边下降，喷气管落到底部，桶停止旋转，洗桶、吹气工序完成后，机器即停止工作。

7、设备工作区域与设备传动部份隔离，传动部份全部密封，确保无介质泄漏。设备的润滑介质采用符合GMP标准要求的卫生级产品，确保不会污染产品。整台设备运行平稳，无冲击或碰撞，无机械摩擦，保证运行中设备自身不会对环境形成污染以及不对产品产生污染。

8、设备工作区域与设备电器部分隔离，电器防水、防尘。
