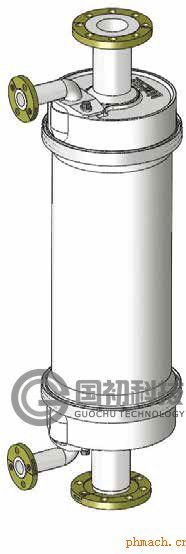

3M Liqui-Cel EXF-10x28系列膜接触器

凭借良好的精度、效率和简洁性，3M™ Liqui-Cel™膜接触器是半导体加工、平面显示器制造和其他高科技行业的标准水脱气方案。这种膜接触器可以脱除水中的CO₂和O₂，将这些气体的浓度控制在较低水平满足如今的工艺需求。较低的O₂浓度可以保护产品，同时较低的CO₂浓度有助于改善水的去电离子和离子交换工艺的效率。Liqui-Cel膜接触器还可以实现清洁用水和晶片加工化学品中溶解气体的*控制。

应用领域：热力除氧、化工、钢铁、集成电路、光电、封装、电厂、食品、啤酒饮料、摄像及医药等领域。

组件配置	带中间隔板的增强流量设计
设计流量范围	10 - 57 m3/hr (44至250 gpm)
膜丝类型	X50膜丝		X40膜丝
	建议用于从流体中脱出CO2气体或其他气体和流体间的传输应用		建议用于从流体中脱出O2气体或其他气体和流体间的传输应用
膜材料/封装材料	聚丙烯/环氧树脂
膜组件内部体积（估算值）	纤维强化塑料膜壳		316 不锈钢卫生/316不锈钢ANSI
	X50膜丝	X40膜丝	X50膜丝	X40膜丝
流体侧	26.1 L (6.9 gal)	26.3 L (7.0 gal)	24.3/24.9 L (6.4/6.6 gal)	24.5/25.6 L (6.5/6.8 gal)
管腔侧	10.6 L (2.8 gal)	9.5 L (2.5 gal)	7.5/10.0 L (1.9/2.6 gal)	6.4/9.5 L (1.7/2.5 gal)
	X50膜丝		X40膜丝
流体侧*大工作温度/压力	5-50°C, 7.2 barg (41-122°F, 105 psig) 70°C, 2.1 barg (158°F, 30 psig)		5-25°C, 9.3 barg (41-77°F, 135 psig) 50°C, 7.2 barg (77-122°F, 105 psig) 70°C, 2.1 barg (158°F, 30 psig)
	纤维强化塑料膜壳		316 不锈钢
气侧或真空侧的*大耐受压力	25°C时为6.2 barg（77°F时为90psig）		25°C时为9.0 barg（77°F时为130psig）
膜壳材质	纤维强化塑料（FRP），所有接液表面为聚偏氟乙烯材质，配备纤维强化塑料法兰		316L不锈钢容器/CF3M不锈钢端盖符合ASTM A312要求的schedule 10S管道≤ 32RA (0.8pm SI)
法兰连接
壳程（液体入口/出口）	符合ANSI B16.5要求的3英寸150 等级凸面法兰符合JIS B2238要求的10K标准 80A平面法兰		符合ANSI B16.5要求的3英寸150 等级凸面法兰符合JIS B2238要求的10K标准 80A平面法兰 3英寸卫生接头
管程体积（气体/真空）	符合ANSI B16.5要求的1英寸150等级凸面法兰符合JIS B2238要求的10K标准 50A平面法兰		符合ANSI B16.5要求的1英寸150等级凸面法兰符合JIS B2238要求的10K标准 25A平面法兰 1.5英寸卫生接头
材质	三元乙丙橡胶		氟橡胶 (仅适用于纤维强化塑料膜壳)
应用领域	通用		高纯度/电子设备
重量（估算值）
	纤维强化塑料膜壳		不锈钢膜壳
	ANSI/JIS		ANSI /JIS	卫生
组件干重	33 kg (73 lbs)		76 kg (168 lbs)	81 kg (177 lbs)
注满水组件重量(壳程)	57 kg (126 lbs)		99 kg (218 lbs)	107 kg (235 lbs)
仅滤筒 - 干重	10 kg (23 lbs)		10 kg (23 lbs)	10 kg (23 lbs)

国初科技（厦门）有限公司提供3M公司Liqui-Cel 膜接触器（脱气膜）： Liqui-Cel 0.5x1, Liqui-Cel 0.5x1SP, Liqui-Cel 0.75x1, Liqui-Cel 1x2SP, Liqui-Cel 1x3SP, Liqui-Cel 1x5.5 , Liqui-Cel 1x6SP, Liqui-Cel 1.7x5.5, Liqui-Cel 1.7x8.75, Liqui-Cel 2x6SP, Liqui-Cel 2.5x8, Liqui-Cel 2.5x8SP, Liqui-Cel 4x13, Liqui-Cel 4x13C, Liqui-Cel 4x13SP, Liqui-Cel 4x13SP C, Liqui-Cel 4x13SS, Liqui-Cel 4x13SS SP, Liqui-Cel 4x28, Liqui-Cel 4x28C, Liqui-Cel 4x28SP, Liqui-Cel 4x28SP C, Liqui-Cel 4x28SS, Liqui-Cel 4x28SS EP, Liqui-Cel 6x28, Liqui-Cel 8x20C, Liqui-Cel 8x20PVC, Liqui-Cel 8x20SS, Liqui-Cel 8x40 ASME Code-Rated, Liqui-Cel 8x40 8x80 C, Liqui-Cel 8x80 ASME Code, Liqui-Cel 10x28C, Liqui-Cel 10x28FRP, Liqui-Cel 10x28FRP IND, Liqui-Cel 10x28IND C, Liqui-Cel 10x28SS, Liqui-Cel 14x28, Liqui-Cel 14x40等系列产品

国初科技（厦门）有限公司提供3M公司Liqui-Cel ^TMEXF-10x28系列所有型号的气体转移膜：

M174 10X28 MCTG X40、M175 10X28 MCTG X50、M179 10X28 MCTG X40、M181 10X28 MCTG X50、G440H 10X28 CN X40 HP 3-1 ANSI FKM A、G440RH 10X28 CN X40 HP 3-1 ANSI FKM R、G449H 10X28 CN X40 HP 3-1 ANSI EPDM A、G449RH 10X28 CN X40 HP 3-1 ANSI EPDM A、G451H 10X28 CN X40 HP 80A-50A JIS EPDM A、G451RH 10X28 CN X40 HP 80A/50AJIS EPDM R、G510H 10X28 CN X50 HP 80A-50A JIS EPDM A、G510RH 10X28 CN X50 HP 80A-50A JIS EPDM R、G511H 10X28 CN X50 HP 3-1 ANSI EPDM A、G511RH 10X28 CN X50 HP 3-1ANSI EPDM R、G696H 10X28 CN X50 HP 3-1 ANSI FKM A、G700H 10X28 CN XIND FRP 3-1 ANSI EPDM A、G700RH 10X28 CN XIND FRP 3-1 ANSI EPDM R、G701H 10X28 CN XIND FRP 3-1 JIS EPDM A、G701RH 10X28CN XIND FRP 3-1 JIS EPDM R、M176 10X28 CTG XIND、G655H 10X28 CN X40 SS SAN EPDM A、G655HEU 10X28 CN X40 SS SAN EPDM A、G655RH 10X28 CN X40 SS SAN EPDM R、G655RHEU 10X28 CN X40 SS SAN EPDM R、G669H 10X28 CN X50 SS SAN EPDM A、G669HEU 10X28 CN X50 SS SAN EPDM A、G669RH 10X28 CN X50 SS SAN EPDM R、G669RHEU 10X28 CN X50 SS SAN EPDM R、G670H 10X28 CN X50 SS SAN EPDM A、G678H 10X28 CN X40 SS SAN EPDM A、G885H 10X28 CN X40 SS 3-1 ANSI EPDM A、G885HEU 10X28 CN X40 SS 3-1 ANSI EPDM A、G885RH 10X28 CN X40 SS 3-1 ANSI EPDM R、G885RHEU 10X28 CN X40 SS 3-1ANSI EPDM R、G886H 10X28 CN X50 SS 3-1 ANSI EPDM A、G886RH 10X28CN X50 SS 3-1 ANSI EPDM R、G887H 10X28 CN X40 SS 80A-25AJIS EPDM A、G887RH 10X28 CN X40 SS 80A25AJIS EPDM R、G888H 10X28 CN X50 SS 80A25A JIS EPDM A、G888RH 10X28 CN X50 SS 80A25A JIS EPDM R、G889H 10X28 CN X40 SS 80A25A JIS EPDM A、G889RH 10X28 CN X40 SS 80A25A JIS EPDM R、G841H 10X28 CN X40 SS 3-1 ANSI EPDM A、G841RH 10X28 CN X40 SS 3-1ANSI EPDM R
