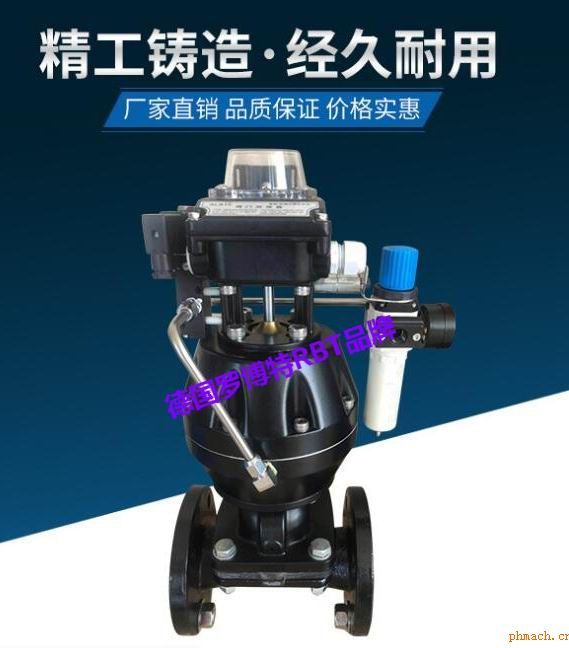

德国罗博特RBT品牌进口隔膜阀结构--

气动隔膜阀由活塞式气动执行机构和隔膜阀组成,以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开,并根据需要，可附装反馈信号装置或限位、定位装置等，以适应自控、程控、遥控或调节流量之用。

德国罗博特RBT品牌进口隔膜阀原理--

1、（单作用常开式）当气源进入阀控制腔，隔膜下压，关闭阀门通道，当气缸控制腔无气源压力时，隔膜上升，阀门通道被打开。

2、（单作用常闭式）当气源进入气缸控制腔，打开阀门通道，当气缸控制腔无气源压力时，阀门通道被关闭。

3、（双作用）往复式气动隔膜阀的气缸分为上下两个进气腔,利用二位五通电磁阀进行对气源的切换,当气源进入上气缸控制腔，打开阀门通道，当气源进入下气缸控制腔，阀门通道被关闭。

信号装置--

隔膜阀利用反馈信号装置是通过连接杆固定在气缸上，引出杆一端与拨动快连接，另一端连接工作磁钢，当阀门动作时拨动块及引出杆上下运动，从而使反馈杆上下运动，与相应限位开关内的器件构成磁回路，使之发出信号，由于该限位开关具有自锁能力，因而可以正确、可靠地反映阀门启闭的信号。调节限位开关在导向槽内的位置，即可调节开关的行程。

参数--

适用温度：-20℃~120℃

公称压力：PN0.6-PN1.6Mpa

口    径：DN15-DN200

材质:铸铁、铸钢、不锈钢;
