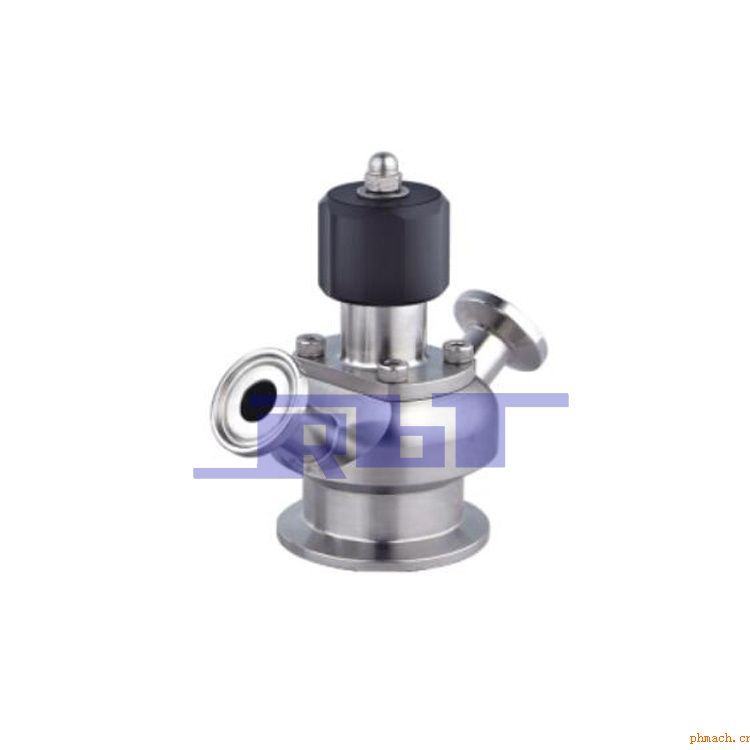

德国罗博特RBT品牌进口无菌取样阀典型应用

卫生级无菌取样阀主要由密封胶套、样品室、取样口、不锈钢顶针、弹簧、顶针套管、手动旋柄、阀体、阀芯、弹簧、隔膜密封圈几部分组成。主要应用于食品、饮料、酿酒、纯水、制药、化妆品、饮料、化学制品工业中。

德国罗博特RBT品牌进口无菌取样阀原理

当处于关闭状态时，依靠弹簧张力或其它压力推动顶针，由顶针将密封胶头压紧在罐壁的开孔处，达到密封效果；如果需要取样时，从其中一个（一般是下方的）取样口通入蒸汽或其它杀菌介质，将整个样品室内充满并从另一个取样口导出，经过一定时间的作用后使样品室和取样口处于无菌状态；然后通过拧动旋柄，收缩弹簧，放松顶针，使得密封胶头从罐壁上的开孔处脱离，从而使样品从罐内经过样品室流出，并从取样口收集；取样完成后，拧动旋柄，放松弹簧，通过顶针再次将密封胶头压紧在罐壁的开孔处；通入洁净水将样品室内的残液排出（如果是样品为无菌水等较干净的介质时，这一步可以省略），然后注入杀菌介质进行密封留存，待下一次取样。

『设计参数』

口径范围：DN6-DN25

*大工作压力：6bar

工作温度：-10℃至+120℃（短时间或消毒+140℃）

表面处理：内表面处理Ra≤0.8μm

          外表面处理Ra≤0.4μm

阀体材质：304/316L

密封材料：硅橡胶、氟橡胶、三元乙丙橡胶

表面处理：亚光

传    动: 手动、气动

连接方式：焊接式、螺纹式、卡箍式

调节手柄形式：手轮旋转式、手柄扳动式
