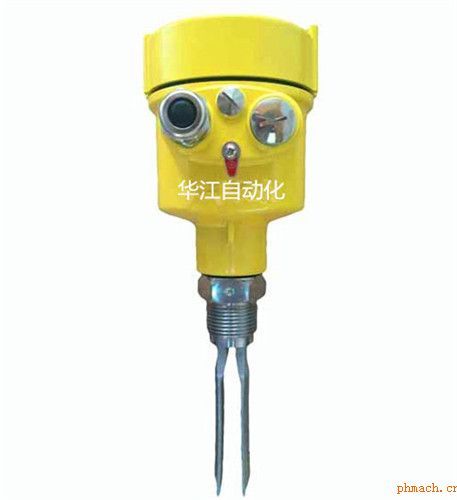

  HJ-YC音叉开关是专用于容器、槽罐和各种管道的液位测量，广泛应用于水利、化工、环保、食品、医药等行业。音叉由晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉式物位开关又被称作“电气浮子”，凡使用浮球开关和由于结构、湍流、搅动、气泡、振动等原因不能使用浮球开关的场合均可使用“电气浮子”。由于该物位开关无活动部件，因此无需维护和调整，是浮球开关的升级换代产品，广泛应用于自来水、矿泉水、纸浆、胶水、染料、泥浆、碱溶液、酸溶液、啤酒、饮料、石化、轻工、食品、水处理、可产生气体的液体、流动性好的固体粉料或颗粒。对物位进行上、下限报警及控制。
    音叉开关产品特点：
    1、适应性强：被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响；
    2、不需调校：由于音叉物位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种介质都不需要现场调校；
    3、免于维护：由于音叉物位开关的检测过程由电子电路完成，无活动部件，所以一经安装投入适用便不需要维护。
    音叉开关技术参数：
    1、供电电压：DC 24V 或 AC 220V；
    2、工作温度：叉体 -40～150℃；
    3、环境温度：-20～70℃；
    4、工作压力：≤2MPa；
    5、介质密度：≥ 0.7g/cm3；
    6、输出方式：继电器输出（AC 220V/5A,DC 28V/10A）；
    7、功率消耗：0.5W；
    8、高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）；
    9、电气接口：M20×1.5；
    10、过程连接：1″NPT螺纹安装（标准，可选BSPT），法兰安装（可选）；
    11、外壳防护：IP65；
    12、防爆标志：Ex dⅡCT4。
    音叉开关使用与维护：
    1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
    2、振动较强的场合，可用绳索吊装叉头（必须特殊定货）。
    3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
    4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。
