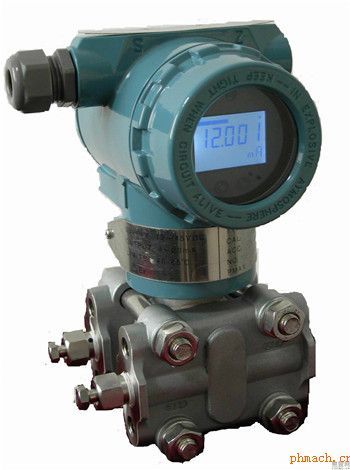

HJ-YDR电容式变送器广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。其中主要的原材料、元器件和零部件均采用进口，整机经过严格组装和测试。品种规格齐全、安装使用简便，外形美观等特点。产品分智能和普通型两种类型，满足用户的多种选择要求，具有很强的使用价值。
电容式变送器工作原理：

    该产品是根据电容尘液位测量原理为探级与导电液体构成一电容器，其中探级线的金属内芯为电容的一极，导电液体为电容的另一极，中间为高稳定性的聚四氟乙烯，即探级线的绝缘外层作为两极之间的介质，随着液位的变化，液体包围探级线的面积随之改变，使构成电容器两极的相对面积改变，导致电容的变化。
    电容式变送器技术指标：
    1、测量范围：0.2-20米

    2、精   度：0.2级、0.5级、1级
    3、探级耐温：-40-+250℃
    4、允许容器压力：-0.1MPa-2.5MPa
    5、测量介质：电导率不低于10-3s/m的酸、碱、水等非结晶导电液体。电容式变送器
    6、供电电源：DC12-35V(隔离式为DC21-27V)
    7、工作电流：(输出20mA时)非隔离二线，三线制：20mA
    8、两端隔离三线制：＜32mA三端隔离四线制＜35mA
    9、输出信号：4-20mA(0-10mA，0-20mA)
    10、输出保护：27mA
    11、测量、输出、电源之间隔离耐压：1000V
    12、量程调节范围及零点移：≥±30%FS
    13、变送器主体尺寸：φ76×85
    电容式变送器产品特点：
    1、结构紧凑、体积小，安装维护简单，统一外形尺寸。
    2、多种信号输出形式，方便不同系统配置。
    3、聚四氟乙烯探级，耐酸、碱等强腐蚀性液体及高温。
    4、浸入液体的测量部分，只有一条四氟软线或四氟棒式探级作为传感，可靠性高。
    5、全密封铝合金外壳及不锈钢联接件。
    6、对高温压力容器与测量常温常压一样简单，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
    7、测量、输出两端和测量、输出、电源三端隔离器多种电路结构方式，自带隔离器，适应不同信号接地方式。
    8、完善的过流、过压、电源极性保护。
    电容式变送器使用范围：
    1、被测介质对变送器敏感元件有腐蚀作用；　　
    2、需要将高温被测介质与变送器隔离；　　
    3、被测介质中有固体悬浮物或高粘度介质；　　
    4、被测介质由引压管引同时易固化或结晶；　　
    5、更换被测介质需严格净化测量头；　　
    6、测量头必须保持卫生，严禁污染；　　
    7、使用对象：腐蚀性或粘性的液体；　
    8、注意：真空场合不宜采用远传变送器。
