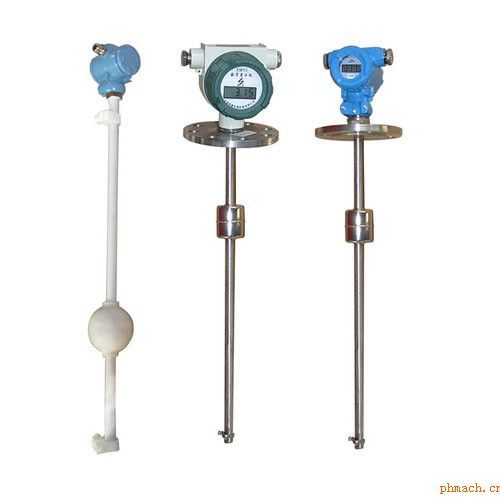

浮球液位变送器—制药机械技术网

HJ-UQD浮球液位变送器广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
    浮球液位变送器技术参数：
    测量范围：0~3500mm
    供电电压：12~36VDC
    输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出
    负载电阻：250Ω
    测量精度：±10mm
    环境温度：-40~80℃
    工作温度：-20~120℃
    公称压力：≤1.6MPa
    法兰标准：A：JB/T82.1-94（平面法兰）
             DN100PN1.6球φ90
             B：JB/T82.1-94（平面法兰）
             DN80PN0.6球φ76
    介质密度：≥0.65g/cm-3
    介质粘度：≤0.015PaS
    接液材质：不锈钢
    防护等级：IP65　
    浮球液位变送器结构原理：

    由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。
    浮球液位变送器安装方式：
    A：顶置安装
    B：侧侧安装
    C：侧底安装
    D：支架安装
    订货须知：
    请用户注明安装形式和引颈长度L值，对于敞口或非金属容器，可以采用支架安装方式。
