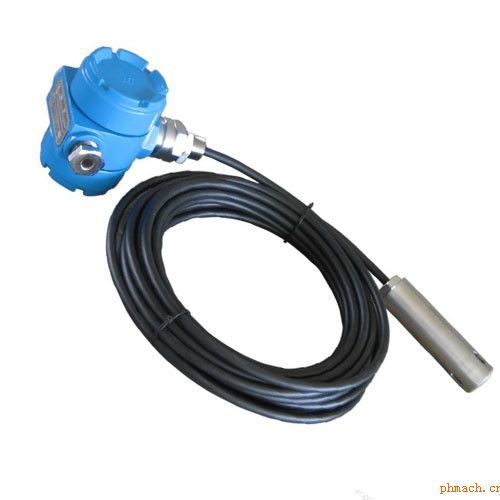

HJ-DBS投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。该产品的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。HJ-DBS投入式液位变送器广泛应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。

    投入式液位变送器产品特点：
    分体式结构:投入液体中的传感器部分为全密封不锈钢结构，电子线路部分壳体为铸铝结构，便于调校和接线
    一体化结构:传感器与放大电路均在不锈钢全密封壳体内，无需外部调校
    传感器外壳的防护等级为IP68，接线盒的防护等级为IP65
    该产品由高性能压力传感器作为测量元件，精度高、体积小、使用方便、抗干扰能力强、可靠性高、稳定性好、灵敏度高、防水、抗结露
    免维护，安装、调试方便，直接投入水中以测量出变送器末端到液面的液位高度。
    投入式液位变送器工作原理：
    用静压测量原理：
    当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H+Po
    式中：
    P：变送器迎液面所受压力
    ρ：被测液体密度
    g：当地重力加速度
    Po：液面上大气压
    H：变送器投入液体的深度
    同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深度。
    投入式液位变送器技术指标：
    测量范围：0.3～110m
    精    度：0.2、0.5、1.0级
    工作温度：-20～80℃
    输出信号：二线制4～20mADC
    电源电压：标准24VDC（12～36VDC）
    不灵敏区：≤±1.0%FS
    负载能力：0-600Ω
    相对温度：≤85%
    防护等级：IP68
    防爆标志：ExiaⅡCT4-7
