 一体化孔板流量计
关键词:孔板流量计  一体化孔板流量计  差压式孔板流量计
产品名称: 一体化孔板流量计
产品编号: HJ-LG
产品商标:
产品规格: HJ-LG
参考价格: 面议
更新日期: 2024/12/16 8:45:21
被阅次数: 52次


公司名称:淮安华江自动化仪表有限公司
会员级别:免费会员

详细说明

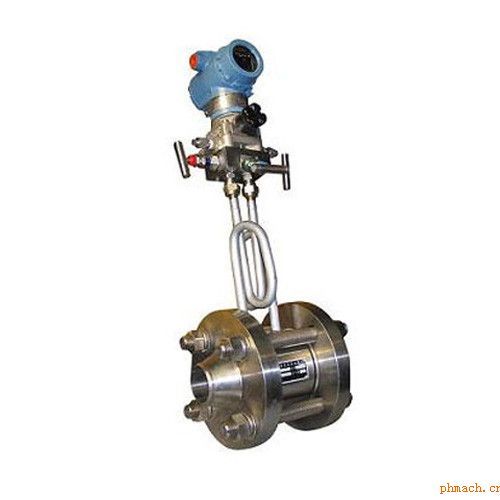

    HJ-LG一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量,HJ-LG一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
    适用范围:
    1.公称直径: 15 mm ≤DN≤1200mm
    2.公称压力:PN≤10MPa
    3.工作温度:-50℃≤t≤550℃
    4.量程比:1:10, 1:15
    5.精度:0.5级,1级
    原理及结构:
    充满管道的流体,当它们流经管道内的流量孔板时,流速将在流量孔板的节流处形成局部收缩,从而使流速加快,静压力降低,于是在标准孔板前后便产生了压力降或叫压差,介质流动的流量愈大,在流量孔板前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。
    一体化孔板流量计主要技术参数:
    ▲公称通径: DN20 – DN1000
    ▲依据国家标准GB/T2624-93进行设计制造
    ▲依据国家检定规程JJG 640-94进行出厂检定
    ▲基本精度: ±0.5%、±1%、±1.5%
    ▲流量范围: ≥ 1:15
    ▲公称压力: 0.6、1.0、1.6、2.5、4.0、6.4、10(MPa)
    ▲被测介质:饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
    ▲被测介质温度:-10℃~+450℃
    ▲供电电源:智能流量积算仪220VAC, 流量变送器24VDC(由积算仪供电),
    ▲输出信号: 4-20mA DC或RS485通讯
    ▲防爆性能: 本安型ibIICT5
    安装说明:
    ▲可水平、垂直安装,应保证管内充满液体。
    ▲孔板流量计前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物。
    ▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
    订货须知:
    (1)被测介质 名称
    (2)常用、小流量。
    (3)工作压力、工作温度
    (4)介质密度、粘度 (水,蒸汽,常用气体可以不提供)
    (5)管道材质、内径、外径
