数显表 |
关键词:数显表 智能数显表 |
|
|
公司名称:淮安华江自动化仪表有限公司 |
详细说明 |

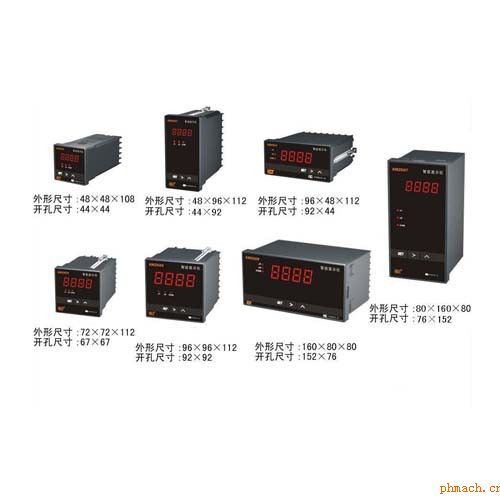

HJ-XMTA智能数字显示报警仪(简称数显表)是把与被测变量成一定函数关系的连续变化的模拟量(如电信号)变换成连续的数字量来显示的仪表。数显仪与模拟量仪表相比,具有精度高、读数直观、准确、方便,便于与计算机联网等优点。 一、数显表基本功能: 1.输入型号:一般为电压、电流、频率、脉冲及开关信号等; 2.测量值显示:0~9数码和被测量参数的单位符号等; 3.对被测参数进行自动测量; 4.数字形式显示测量值 5.对被测参数设定报警; 6.可输出模拟量信号(如1-5V 4~20mA)或数字信号; 7.当被测参数达到预定值时给出控制信号; 8.数字打印功能; 9.可多点测量、显示、报警、输出控制信号。 二、数显表分类: 数显仪的品种规格已经趋于全面 分类方法也很多。 按功能分,可分为显示型、显示报警型、显示调节型和巡回检测型4种。 按输入信号形式划分,可分为电压型和频率型两种。 三、数显表产品特点: 1.仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号兼容。 2.采用了优化设计,工艺显著改善,没有飞线,没有调整电位器,所有的校准和功能可全部通过键盘由软件完成。 3.多可设定四个报警输出,报警方法可达十种以上,并可对报警参数进行监控。 4.可选加两路D/A输出口,可以对过程量和控制量同时进 行光电隔离输出,以确保被控系统的安全可靠。提供SV和24V两个恒压源输出,可满足大多数辅助功能的需求。 5.任何复杂的控制、调节、报警、输出等功能,均可由仪表工进行简单的操作,设定后加以密码保护,使其变成一个傻瓜式仪表,现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式,可适应各种环境的干扰源。 四、数显表技术指标: 1.测量精度:±0.5%FS±ld 士0.20/oFS士ld 2.报警功能:上限、下限、上下限、上回差、下回差、双回差、OK方式等。 3.变送输出精度:土0.3%FS 负载能力:0-600 Q 4.输入阻抗: O-lOmA: 500 Ω 、 4-20mA: 250 Ω、 DC.V:≥ 200K Ω,热电偶及DC.mV:≥10M Q冷端自动补偿精度0-40℃范围内土0.3℃ 热电阻:三线制输入3×10 Q以内完全补偿 脉冲幅值:≥2.5V,频率范围0.01~1000HZ 5.继电器接点容量:AC220V 3A(无感负载) 6.供电电源:AC220V ≤6W 7.工作环境要求:温度:0-50℃、相对湿度:<58%,无腐蚀性气体,无震动场合。 五、数显表显示说明: 1.单排数码显示:直接显示仪表测量值。 2.双排数码显示:上排显示测量值。下排显示设定值。在测量状态下,可通过加键将下排显示切换成测量值的百分比。 3.双排数码管+单模拟条:上排显示测量值。下排显示设定值或测量值的百分比,单模拟条指示测量值的百分比或模拟输出的百分比。 4.单排数码管+双排模拟条:数码管显示仪表测量值.按加键可显示测量值的百分比或模拟输出的百分比。左排模拟条指示测量值的百分比;右排模拟条指示设定值的百分比或模拟输出的百分比。 5.双排数码管+双排模拟条:双排数码管解释同上<显示说明2>一样,双排模拟条同上<显示说明4>-样。 6.指示灯:A灯或Jl灯,是SP1报警指示灯。 E灯或J2灯,是SP2报警指示灯。 B灯或J3灯,是SP3报警指示灯。 C灯或J4灯,是SP4报警指示灯。 灯或J5灯,是SP5报警指示灯。 灯或J6灯,是SP6报警指示灯。 本仪表具有现场标定参数的功能,标定过程为: 1.将B菜单的提示符In参数设置为03,按SET键,将bc的参数设置为O(允许现场标定)或1(使用现场标定),并确认后,再将B菜单的In参数设置为仪表输入代码号,确认后退出菜单。 2.将SEL的参数555设置为1555,确认后退出菜单设置状态,即为允许现场标定。 3.仪表在测量状态下输入直流测量信号零点的测试值(≤30010满量程),同时按位移键与减键;再输入测量信号满度的测量值(≥70%满量程),再次按位移键与减键,并确认后即可。 |
|
