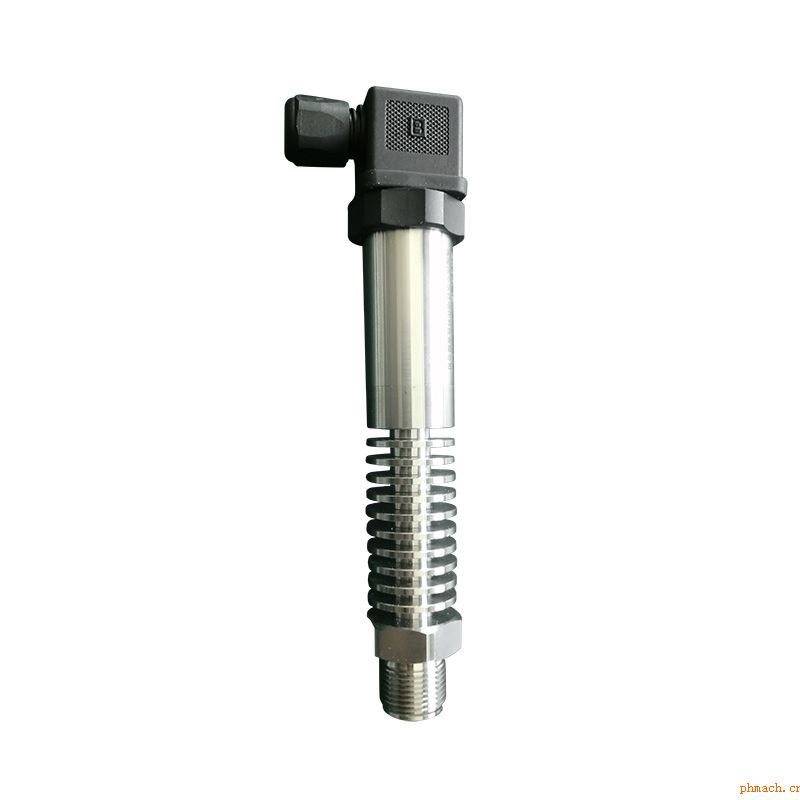

1 性能指标

⑴ 工作温度：0℃～85℃；

⑵ 精度：±0.5％FS

⑶ 补偿温度：0℃～60℃；

⑷ 温漂：2％FS（0℃～60℃）；

⑸ 绝缘电阻：50MΩ/250V；

⑹ 多级电气保护；

⑺ 12-36V DC供电，4～20mA、485输出。

2 外形及安装

外形结构见图1，液位变送器（软线投入式）

由壳体、放大器、接线端子、防护帽、中空导线等组成。

3 安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方；

⑷ 投入式液位变送器安装时，金属探头要沉入容器底部。

4 安装注意事项（客户接线端）

⑴ 若客户另外接线，必须采取防水措施（如封闭接线盒等）。

如果没有或比较简单，可使导线弯曲向下安装（如图），防止进

水,避免出现故障。

⑵ 液位探头投放到水中，*好能固定，并且远离进水口。

5 接线方法

红线：电源正；       绿线：输出；

6 安全使用注意事项

⑴ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑵ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑶ 投入式液位变送器安装，请勿利用导线吊装产品之外的重物。

⑷ 探头定期清淤，以免进压口阻塞。

⑸ 导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。此类问题的发生造成故障的，厂家维修时要收取导线的费用。

⑹ 安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理。
