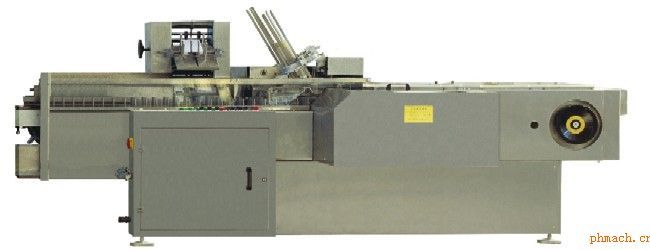

     HD180多功能装盒机适用于包装药品铝塑板块、小瓶、软管等。该机可以自动完成药品使用说明书的折叠、纸盒的成型（打开）、被包装物的填充、打印生产批号、纸盒封口等工作。 连续式的纸盒输送方式大大提高了产品（纸盒）包装速度。同时为与DPH200B铝塑泡罩包装机联线使用而专门设计了U型联机接口，联线使用并结合各项自动控制功能使机器更加实用、功能更加完备、性能更加可靠，自动化程度及生产效率都得到了很大的提高。

    2. 连锁控制功能

     HD180多功能装盒机（包括联机U型接口部分）通过光电监控协调各部分动作的一致性，并具有以下控制功能： 没有药板时不吸取说明书； 没有说明书不吸纸盒； 没有纸盒不推药板； 由DPH200B铝塑泡罩包装机漏片检测装置检测出来的包装废品被剔除出传送带；（与DPH200B铝塑泡罩包装机联线时） 连续没有说明书自动停机； 机器上任何部位发生故障卡滞时自动停机；

    3. 说明书 纸盒的要求

说明书：
55～65g/m2 胶版印刷纸；
*大纸张尺寸180mm×260mm（长×宽） *小纸张尺寸130mm×130mm（长×宽）
包装盒：
300～350g/m2白卡纸或白底白板纸; *大纸盒尺寸：114mm×70mm×60mm（长×宽×高） *小纸盒尺寸：78mm×33mm×15mm（长×宽×高）

    4. 主要技术参数

电源：380V三相交流电，50Hz ； 重量：约2×103kg ; 耗气量：＜5m3/h（压力0.6～0.9MPa）;
外形尺寸（包括联机接口部分）（长×宽×高）：4300mm×1600mm×1620mm ; 工作噪声：＜85dB ;
生产能力：主机运行速度：*大180盒/ min
         折纸机运行速度：*大180张/ min

    5. 主要配置

序号     名 称       数量       备 注
1     触摸屏         1套     EASYVIAW产品
2     进口的真空泵   1套     德国－米其乐产品
3     变频器         1套     日立
4     主电机         1套     意大利（MOTOVARIO）NMRV-063
5     漏电保护器     1件    (GS254S-D40/A0.03G)ABB
6     断路器         1套     (S253S)ABB
7     交流接触器     1套    (AE9-30-10 DC24V)ABB(选)
8     电容式接近开关  1件  (E2K-X15ME1)OMRON(选)
9     光电开关       1套     (WT4-2N132)SICK
10    可编程控制器   1件    (216-2BD21-OXBO)SIEMENS
11    DI模块         1件     (S7-221-1BF21-OXAO)SIEMENS




注： 建议在DPH200A铝塑泡罩包装机与多功能装盒机连线使用时应配套选用自动检重秤。
