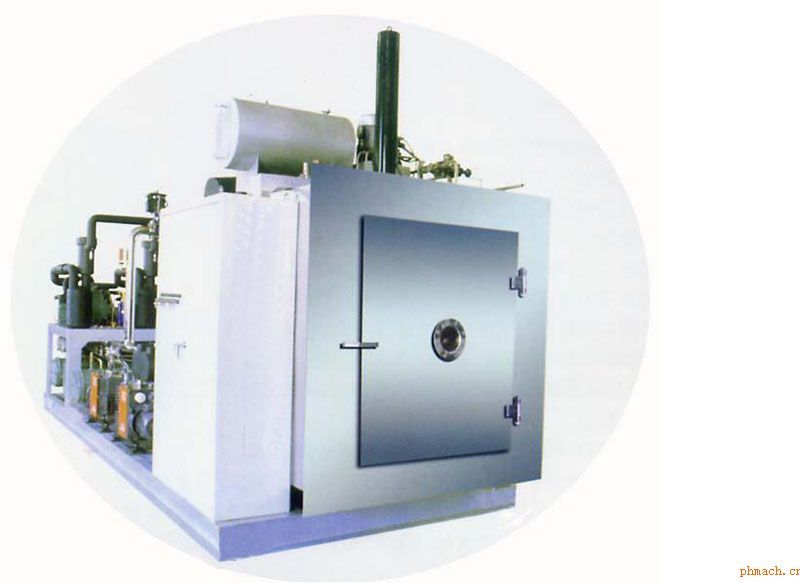

GZLY系列冷冻真空干燥机是我公司三十多年专业制作的高新技术结晶。多次获得国家和上海市*新产品等奖项。

选用**部件：FRASCOL、DANFOSS、COPELAND、CASTEI、EDWORDS等。

采用自动液压压塞装置。

箱体全部采用优质不锈钢制作 ，表面光洁，粗糙度≤0.5um。

设备可配CIP和SIP功能，符合GMP和FDA要求。

人机对话自动控制，具有先进的显示、控制、记录、打印等功能

完整的全套验证文件（URS、DESIGN、DQ、IQ、OQ、FAT……等）。

GZLY series freeze dryer is the quintessence of more than 30 years of professional technology of our company, which has achieved many national and local awards.

We use world well-known brands like: FRASCOL, DANFOSS, COPELAND, CASTEI, EDWORDS, etc..

Adoption of automatic hydraulic corker;

The machine is made of superior quality stainless steel, the surface is clean and tidy, roughness ≤ 0.5 um.

CIP and SIP are available, meeting GMP and FDA request.

Man-machine interface auto-control is capable of display, control, record, print, etc..

Complete set of verification documents: (URS, DESIGN, DQ, IQ,OQ, FAT ……etc.)

规格   Specification			0.4	1	3	5	10	15	20	30
容量Capacity	板层面积 Area of Ply		0.405	1.08	3.24	5	10.41	15	20.83	30.02
	¢11瓶	支pc	3351	8880	28440	43605	92484	133560	184968	265200
	¢16瓶	支pc	1530	4200	13032	20205	43260	61800	86520	122980
	¢22瓶	支pc	777	2100	7032	9720	22092	31560	44184	64480
	散装溶液  Solution in bulk	L	6	12	45	75	150	210	300	450
	水汽凝结器容量  Capacity of Condenser	㎏	6	12	45	75	150	210	300	450
基本数据Basic data	板层尺寸(宽) Ply Size(W)	mm	300	300	600	1000	1220	1220	1220	1490
	板层尺寸(深) Ply Size(D)	mm	450	600	900	1000	1220	1230	1220	1550
	板层数 Put ply Amount	块pc	3+1	6+1	6+1	5+1	7+1	10+1	14+1`	13+1
	板层间距 Space between plys	㎜	80	80	100	100	100	90	80	80
	板层温度范围 Ply Temperature	℃	(负)-55至+70
	水汽凝结器*低温度Lowest Temperature of Condenser	℃	-70
	系统*终*压力Final absolute pressure	Pa	1
基础设施Infrastructure	安装功率(380V50H)Power	kwh	6.5	8	23	30	68	83	105	140
	冷却水量(≤20℃)Cooling Water Consumption	m3/h	2.1	2.1	5.3	7.1	20.4	24.6	28.2	38.1
	压缩空气耗量　Consumption of compressed air	m3/min	0.1m3/min(0.4-0.6MPa)
	融霜方式Defrost type		热气除霜Hot air		50-60℃储水淹没约1小时dip in 50-60℃ water for 1h
尺寸Size	长(L)	㎜	1600	1050	3300	3500	4420	4800	5600	6000
	宽(W)	㎜	800	1500	1800	2000	2650	2650	2800	3000
	高(H)	㎜	1700	2300	3000	3000	3200	3500	3800	4000
重量  Weight		㎏	1100	1400	3500	4500	7000	10000	14000	20000
