 超微粉碎机
关键词:超微粉碎机
产品名称: 超微粉碎机
产品编号: 超微粉碎机
产品商标:
产品规格: -
参考价格: 面议
更新日期: 2009/11/4 13:49:46
被阅次数: 5626次


公司名称:江阴市瑞祥机械制造有限公司
会员级别:免费会员

详细说明

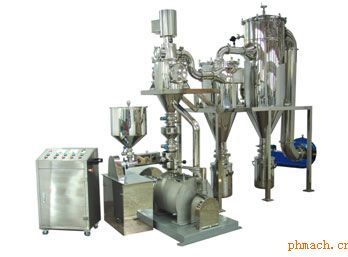

超微粉碎机

技术特征:

粉碎室内多种粉碎形式集于一体,适应性强
该设备的设计是针对中药这种特殊的产品,粉碎室内有三个不同粉碎形式的粉碎区,可适应多种类型物料的粉体。
粉碎区结构特殊,粉碎粒度细(粒度细-120—300目)
因为,第一粉碎区的动能小于第二粉碎区(直径由小变大);齿与粉碎刀具的间隙也由大到小;粉碎刀具由活动(柔性)到固定(刚性);所以,粉碎过程是预粉碎——强粉碎——精粉碎的过程。同时,每个粉碎区间隔板与粉碎区有一定的角度,这样对粉碎的物料有一定的阻挡作用,有利于粉碎效果。


粉碎室与分级室相对分离,粉碎产量高
由于粉碎室与分级室相对分离,被粉碎物料在粉碎室不会因分级轮的阻隔而过长时间的滞留,避免了“过粉碎”的现象。从而提高粉碎产能。

独特设计的分级室和分级轮,粉体粒度均匀
独特设计的分级室和可变频调速的立式分级轮,不需配置筛网,在低转速就可以将产品粒度进行分级;循环进料结构,既严格限制了“大颗粒”又避免了过粉碎,因此产品粒径分布狭窄,粒度均匀;采用分级轮分级,避免了150目以上的粉体难以过筛的现象。

粉碎温度较低
由于避免了“过粉碎”的现象。粉碎室不会产生多余的热量。同时,在粉碎室进料端设置风道(必要时可连接冷气)。由于引风的存在,粉碎时发生的温度被引风带走,在粉碎室外套增加了循环水套装置进一步降低粉碎产生的温度。
全封闭负压作业,粉体在粉碎过程中不发生任何泄漏,无环境污染、噪声小;
圆角设计,采用快装连接,拆卸和安装简便,便于清洗。
特别适宜与本公司生产的TC系列超微粉碎分级机、TP系列粗粉碎机合理配置,形成符合GMP要求的中药粉碎车间。

型号

单位

TWF-180

TWF-350

TWF-450

TWF-550

TWF-650

生产能力

kg/h

3-15

10-40

20-80

60-220

80-350

主轴转速

rpm

3000

3000

3000

3000

3000

进料粒度

mm

≤6

≤6

≤6

≤ 6

≤ 6

粉碎细度

80-300

80-300

80-300

80-300

80-300

系统总功率

kW

4.45

16.5

29.5

49

67

粉碎电机

kW

1.5

11

22

37

55

分级电机

kW

0.75

1.5

3.5

4.5

4.5

引风电机

kW

2.2

4

4

7.5

7.5

压缩空气耗量

m3/min

0.5

0.5

0.5

0.5

净化空气耗量

m3/min

*大30

*大30

*大50

*大50

外型尺寸
L×W×H

mm

2000×7700×1500

5450×2600×2750

6000×2800
×3000

8500×3500
×3700

9284×3500
×4100

重 量

kg

≈700

≈2200

≈2800

≈3500

≈4000






















注:1、生产能力与物料的物性和要求粉碎的细度有关

Main Technology Data

Model Number

Unit

TWF-180

TWF-350

TWF-450

TWF-550

TWF-650

Output

kg/h

3-15

10-40

20-80

60-120

80-200

Main axis rotate speed

rpm

3000

3000

3000

3000

3000

Input granularity

mm

≤6

≤6

≤6

≤ 6

≤ 6

Fine granularity

mesh

60-300

60-300

60-300

60-300

60-300

System total power

KW

4.45

16.5

29.5

49

67

Fine motor

KW

1.5

11

22

37

55

Grade motor

KW

0.75

1.5

3.5

4.5

4.5

Wind motor

KW

2.2

4

4

7.5

7.5

Compress air consume

m3/min

0.5

0.5

0.5

0.5

Purified air consume

m3/min

Max.30

Max.30

Max.50

Max.50

Dimension

L × W× H

mm

2000×
7700×
1500

5450×
2600×
2750

6000×
2800×
3000

8500×
3500×
3700

8700×
3500×
4100

Weight

kg

≈700

≈1500

≈2800

≈3500

≈4000
