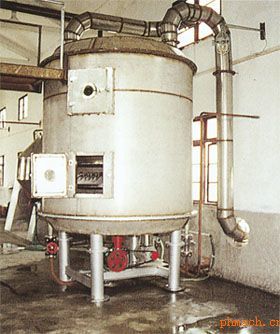

产品概述

      盘式连续干燥器是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热功当量效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点，广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现生产制造常压、密闭、真空三大类型。1200、1500、2200、3000四各规格，S（碳钢）、B（接触物料部分均匀不锈钢）、C（在B的基础上，增加蒸汽管路，主轴及支架为不锈钢，筒体和顶盖内衬不锈钢）。三种材质、干燥面积4-180M2，共几百种型号的系列产品，并能提供与之相配套的种子选手辅助设备，可满足用户对各种物料进行干燥的需要。

设备特点

      湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线渡过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干燥塔上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出。已干物料从*后一层干燥盘落到壳体的底层，*后被耙叶移送到出料口排出。湿份从物料中逸出。由设在顶盖上的排湿口排出，真空型盘式干燥器的湿气由设在顶盖上的真空泵抽出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混木结构、引风机等辅机，可提高其干燥的生产能力，干燥膏糊状和热敏性物料，可方便地回收溶剂，并能进行热解和反应操作。
（一）调控容易、适用性强
　 通过调整料层厚度、主轴转速、耙臂数量、耙叶型荛尺寸可使干燥过程达到*佳。
　 每层干燥盘皆可单独通入热介质或冷介质，对物料进行加热或冷却，物料温度控制准确、容易。
　 物料的停留时间可以*调整。
　 物料流向单一、无返混现象，干燥均匀，质量稳定，不需要混合。
（二）操作简单、容易
　 干燥器的开车、停车操作非常简单。
　 停止进料后，传送物料垢耙叶能很快地排空干燥器内的物料。
　 通过特殊性的大规格检视门的视镜，可以对设备内进行很仔细的清洗和观察。
（三）能耗低
　 料层很薄，主轴转速低，物料供关这系统需要的功率小，电耗少。
　 以传导热进行干燥，热效率高，能量消耗低。
（四）操作环境好，可回收溶剂，粉尘排放符合要求
　 常压型：由于设备内气流速度低，而且设备内湿度颁布上高下低，粉尘很难浮到设备顶部，所以顶部排温口排出的尾气的尾气中几乎不含有粉尘。
　 密闭型：配备党溶剂回收装置，可方便地回收载湿气体中的有机溶剂。溶剂回收装置简单，回收率谢，对于易燃、易爆、有毒和易氧化的物料，可用氮气作为载湿气体进行半路循环，使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。
（五）安装方便、占地面积小
　 干燥器整体出厂，整体运输，只需吊装就位，安装定位非常容易。
　 由于干燥盘层立式布置，立式安装，既使干燥面积很大，占地面积也很小。

工作原理

技术参数

规格 外径 (mm) 高度 h (mm) 干燥面积 (m2) 功率 (kw) 规格 外径 (mm) 高度 (mm) 干燥面积 (m2) 功率 (kw) 1200/4 1850 2608 3.3 1.1 2200/8 2900 5782 55.4 5.5 1200/6 3028 4.9 2200/20 6202 61.6 1200/8 3448 6.6 1.5 2200/22 6622 67.6 7.5 1200/10 3868 8.2 2200/24 7042 73.9 1200/12 4288 9.9 2200/26 7462 80 1500/6 2100 3022 8.0 2.2 3000/8 3800 4050 48 11 1500/8 3442 10.7 3000/10 4650 60 1500/10 3862 13.4 3000/12 5250 72 1500/12 4282 16.1 3.0 3000/14 5850 84 1500/14 4702 18.8 3000/16 6450 96 1500/16 5122 21.5 3000/18 7050 108 13 2200/6 2900 3262 18.5 3.0 3000/20 7650 120 2200/8 3682 24.6 3000/22 8250 132 2200/10 4102 30.8 3000/24 8850 144 2200/12 4522 36.9 4.0 3000/26 9450 156 15 2200/14 4942 43.1 5.5 3000/28 10050 168 2200/16 5362 49.3   3000/30 10650 180
