一、用途及使用范围：
★双层玻璃反应釜介绍：
我公司采用全新技术，设计制造了1-200L双层玻璃反应釜，以及与之配套的加热/制冷循环装置。双层玻璃反应釜可以通过高温热源（油浴）做高温搅拌反应（高温度可以达到300℃），也可以通过低温冷媒（冷却液）做低温搅拌反应（低温度可以达到－80℃）；双层玻璃反应釜可以在常压条件下做常压反应，也可以通过真空装置做真空负压反应。而且，它的独到的设计也可承受一定的正压，从而使试验更加的安全，更加的方便。是现代精细化工、生物制药和新材料合成、分离、萃取、浓缩的理想小试、中试、生产设备。
★双层玻璃反应釜的工作原理：
在双层玻璃反应釜内层放入反应介质，通过向双层玻璃反应釜夹套内注入恒温的（高温热水、导热油或低温冷冻液）对反应釜内的物料进行恒温加热或制冷，并且可以提供机械搅拌。使密封的玻璃反应釜内在设定的恒温条件下，进行真空搅拌反应，蒸馏浓缩反应，分离萃取反应，合成结晶反应、反应发热等实验。实验完毕，物料可从釜底的聚四氟乙烯放料口放出，操作极为方便。
二、主要结构：

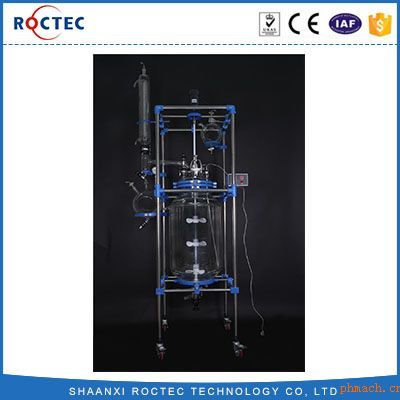

本型号釜由GG17高硼硅玻璃与304不锈钢材料制成，包括釜盖、釜体（双层玻璃反应器）、冷凝器、蒸馏瓶、恒压滴液漏斗、搅拌器、304不锈钢井字架、低温循环油浴锅等部件组成。具有透明、耐腐蚀、耐高温的特性，便于操作者观察釜内介质的反应变化各被搅拌的情况，非常直观，安全可靠。搅拌方式为机械搅拌机械密封，搅拌力强，无泄漏。
1.采用变频调速，三相交流感应电机。转速恒定、无火花、力矩大，安全稳定，可连续工作。（可选配防爆或减速电机和变频调速）
2.全套玻璃仪器采用GG17/GG33高硼硅玻璃制作，为双层带夹套筒状结构。玻璃厚度5-7mm，具有良好的化学、物理性能。
3.常规反应釜配五口反应釜盖，具搅拌口配机械搅拌器、回流蒸馏口配冷凝器、加液口恒压漏斗、备用放气口（可充惰性气体）、测温口配温度计套管等全套玻璃装置。（可加工定做特大加料口，固体物料无后顾之忧）
4.氟盖及放料阀采用高效机械密封，聚四氟乙烯连接口，可保持在工作状态下的高精度密封，达到良好的真空效果。
5.下放料口具法兰口和聚四氟乙烯放料阀门，使容器内无死角、无残存物料，可全套放料阀可轻便拆卸，便于反应釜内部清洁。
6.螺旋式或锚式聚四氟乙烯搅拌桨：由交流电机驱动，通过变频器无级调速控制电机速度，电机通过万向节带动搅拌轴及搅拌桨叶转动，从而达到搅拌的目的。内直径12mm 316L不锈钢棒，外包聚四氟乙烯管，具有耐强酸、强碱、强腐蚀功能。（可定做双层或三层搅拌叶，用于低至高黏度液体的搅拌与混合）
7、测控温装置：是将测温水银温度计插入釜盖上的测温套管，通过温度计来实时反应釜内部介质测温。（可选配数显测温装置，精度高，误差小，有效提高工作效率）
三、特 性 简 介
●交流电机变频调速搅拌，运转平稳可靠,力矩大，无火花，安全稳定，可连续工作
●全套玻璃仪器采用GG17高硼硅玻璃设计生产，有良好的化学、物理性能。
●全四氟组件密封，可保持较高真空度，耐酸、耐碱。
●可在常压及负压下工作，负压可达到-0.098MPa 。
●恒温数控油浴锅，内胆不锈钢，美观耐腐蚀，微电脑控制，精度高，波动度小，准确方便。
●五口平面（磨口）法兰釜盖，四氟连接，拆装方便，密封性能更好，耐酸、耐碱。
●反应釜搅拌棒内芯特别采用321材质不锈钢，外包四氟软管，耐酸、耐碱性强，*技术打造，做工更加精细，使操作更加得心应手。
●放料口具法兰口和聚四氟阀门，容器内无死角，可拆卸便于固体物料出料。
●实时温度显示。（可选配数字温度显示）
四、仪器介绍功能介绍：
双层玻璃反应釜真正可以实现实验的一机多用，满足不同实验的方方面面的需要，此设备可以进行：
1.真空搅拌反应
2.高温，低温反应
3.恒速运转混匀反应
4.可以蒸馏，回流，浓缩反应
5.负压操作，分液功能
6.通过组装精馏柱进行精馏
7.根据具体的要求组装成玻璃反应釜生产线。
8.具客户的不同要求进行非标加工定做。
五、100L双层玻璃反应釜技术参数：
规 格：100L（有效容积）
型 号：SF-100D
搅拌功率：250W/220V（交流减速电机，变频调速）
搅拌转速：启动-600pmin
电机额定力矩：324N.cm
负压: -0.096MPa
附：高温循环泵技术参数：
|
型号 |
容积
（L）） |
温度范围
（℃） |
温度波动度
（℃） |
泵流量
（L/min） |
杨程
（M） |
总功率
（KW） |
电压
（V） |
外形尺寸（mm）
(长×宽×高） |
配套容积（L） |
|
GX20100 |
100 |
室温~300 |
±0.2 |
18 |
4 |
8.1 |
220 |
540×600×840 |
100升 | |
