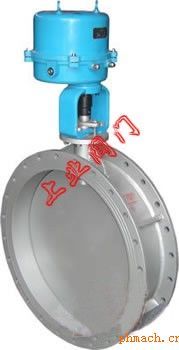

 电动调节通风蝶阀
关键词：电动调节通风蝶阀
产品名称： 电动调节通风蝶阀
产品编号： ff
产品商标：
产品规格： ff
参考价格： 面议
更新日期： 2010/12/1 8:36:47
被阅次数： 1676次


公司名称：临沂上业阀门制造有限公司
会员级别：免费会员
详细说明
产品概述
    ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

    ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。

ZAJW电动调节通风蝶阀
（配DKJ执行器）老式的电动执行机构

ZDRW 外形图
型号、规格
类别
直行程
角行程
常温型
中温型
常温型
中温型
型号
ZDLW-6B(K)
ZDLW-6B(K)G
ZDRW-6B(K)
ZDRW-6B(K)G
规格
DN600～1000
DN50～1000

ZAJW、ZKJW电动调节通风蝶阀
公称通径mm
50
80
100
125
150
200
250
300
350
400
额定流量
系数kv
85
225
340
500
770
1360
2130
3060
4160
5450
公称通径mm
 450
500
600
700
800
1000
1200
1400
1600
1800
额定流量
系数kv
 6900
8500
12200
16600
21700
34000
49000
66600
87000
110000
可配电动
执行机构
3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
公称压力
0.1、0.6、1.0 (MPa)
介质温度℃
常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）
转角范围
平行闸板0～700,倾斜阀板0～600
流量特性
近似百分比
接管法兰
按JB78-59中对夹式法兰连接
动作时间
25、30、60秒
阀体材质
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW 外形图

D941W电动通风蝶阀（配CH执行器）

技术参数和性能指标

电动调节蝶阀调节机构主要技术参数
公称通径 mm
50
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
公称压力 MPa
0.6
介质温度 ℃
常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢）
额定转角 °
0～70
流量特性
-20～150
环境温度 ℃
近似等百分比
接管法兰
按JB78-59 对夹式法兰连接
阀体材质
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构主要技术参数
型 号
输出力矩 N.m
速度 mm/s
*大行程 mm
技术参数
361LSC-99
10000
2.0
100
电 源：220±10%Va.c.50Hz控制信号：1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号：4-20mA d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4

3610R角行程电子式电动执行机构主要技术参数
型 号
输出力矩 N.m
动作时间 S/90°
*大转角
技术参数
361RSA-02
20
8.5
90°
电 源：220±10%Va.c.50Hz
驱动电机：交流可逆电机
输入信号：1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号：4-20mA d.c.
保护等级：相当IP55
防爆标志：ExdⅡBT4
361RSA-05
50
17.0
361RSB-10
100
18.0
361RSB-20
200
36.0
361RSC-30
300
24.0
361RSC-50
500
42.0
361RSC-60
600
48.0
361RSD-100
1000
30.0
361RSD-150
1500
42.0
361RXB-10
100
18.0
361RXB-20
200
36.0
性能指标
项 目
指 标 值
基 本 误 差%
±2.5
回 差%
2.0
死 区%
3.0
始 终 点 偏 差%
±2.5
额 定 行 程 偏 差%
+2.5
允 许 泄 漏 量1/h
2×10-2×阀额定容量
允许压差 MPa
公称通径
mm
配用执行机构型号
361RSA-05
361RSB-10
361RXB-10
361RSB-20
361RXB-20
361RSC-30
361RSC-50
361RSC-60
361LSC-99
361RSD-100
361RSD-150
0°
70°
0°
70°
0°
70°
0°
70°
0°
70°
0°
70°
0°
70°
0°
70°
0°
70°
50
0.6
0.6
80
0.6
0.6
100
0.6
0.284
125
0.6
0.144
0.6
0.292
0.6
0.587
150
0.6
0.084
0.6
0.17
0.6
0.342
200
0.6
0.035
0.6
0.071
0.6
0.144
250
0.6
0.037
0.6
0.074
0.6
0.112
300
0.6
0.021
0.6
0.043
0.6
0.064
350
0.6
0.013
0.6
0.027
0.6
0.041
400
0.6
0.027
0.6
0.045
0.6
0.055
450
0.6
0.019
0.6
0.032
0.6
0.038
500
0.6
0.014
0.6
0.023
0.6
0.028
600
0.6
0.013
0.6
0.027
0.6
0.041
700
0.6
0.008
0.6
0.017
0.6
0.025
800
0.6
0.005
0.6
0.012
0.6
0.017
900
0.6
0.004
0.6
0.008
0.6
0.012
1000
0.6
0.003
0.6
0.006
0.6
0.009
动作时间
S/70°
13.26
14.0
28.0
18.67
32.67
37.3
50
23.3
32.7

外形尺寸
ZDRW DN50～1000尺寸 mm
公称
通径
DN
D
D1
L1
L2
D2
H
n-d
L3
法兰端
面距
配A型
配
B型
配
C型
配
D型
配
A型
配
B型
配
C型
配D型
配
A型
配
B型
配
C型
配D型
配A型
配B型
配C型
配D型
50
110
92
355
225
200
4-φ14
120
60
80
125
150
92
355
4-φ18
100
145
175
102
385
125
175
200
117
384
429
225
225
8-φ18
155
150
200
225
130
397
442
200
255
280
172
437
482
70
250
310
335
197
511
561
335
260
12-φ18
165
300
362
395
227
536
586
12-φ23
80
350
412
445
252
561
611
400
462
495
296
656
16-φ23
100
450
518
550
321
679
500
568
600
346
704
600
755
705
480
1075
470
365
20-φ25
120
150
700
860
810
530
1125
20-φ24
800
975
920
595
1185
24-φ30
200
900
1075
1020
685
1280
1000
1175
1175
735
1320
28-φ30
注：L3为拆卸护罩所必须的尺寸。
