 流量控制阀
关键词：流量控制阀
产品名称： 流量控制阀
产品编号： jj
产品商标：
产品规格： jj
参考价格： 面议
更新日期： 2010/12/7 9:52:51
被阅次数： 1899次


公司名称：临沂上业阀门制造有限公司
会员级别：免费会员
详细说明
产品概述

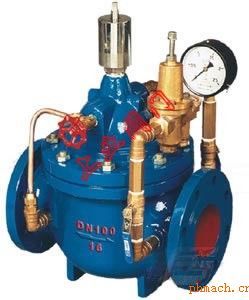

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
　　本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
　　本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理
　　当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
主要技术参数
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
出口可调压力(MPa)
压力特性
△P2P1
流量特性
△P2P1
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
P2×8%
P2×15%
水
0-80
1.6
2.4
1.76
0.10-1.2
P2×10%
P2×20%
2.5
3.75
2.75
0.15-1.6
P2×12%
P2×25%

主要零件材料
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
浮球阀
铜合金
微型过滤器
不锈钢
部件列表：
1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀

连接尺寸
DN
L
A
A1
H
H1
F
D
mm
D1
mm
D2
mm
n-Φd
mm
mm
mm
mm
mm
mm
PN1.0

PN1.6
PN2.5
PN1.0

PN1.6
PN2.5
PN1.0

PN1.6
PN2.5
PN1.0

PN1.6
PN2.5
20
180
292
136
342
247
116
105
105
105
75
75
75
58
58
56
4-13.5
4-13.5
4-14
25
180
292
136
342
247
116
115
115
115
85
85
85
68
68
65
4-13.5
4-13.5
4-14
32
180
292
136
342
247
116
140
140
140
100
100
100
78
78
76
4-17.5
4-17.5
4-18
40
240
330
155
395
278
170
150
150
150
110
110
110
88
88
84
4-17.5
4-17.5
4-18
50
240
330
155
395
278
170
165
165
165
125
125
125
102
102
99
4-17.5
4-17.5
4-18
65
250
350
165
405
298
180
185
185
185
145
145
145
122
122
118
4-17.5
4-17.5
8-18
80
285
365
175
430
313
210
200
200
200
160
160
160
133
133
132
8-17.5
8-17.5
8-18
100
360
410
195
510
350
275
220
220
235
180
180
190
158
158
156
8-17.5
8-17.5
8-22
125
400
455
220
560
365
310
250
250
270
210
210
220
184
184
184
8-17.5
8-17.5
8-26
150
455
475
230
585
420
355
285
285
300
240
240
250
212
212
211
8-22
8-22
8-26
200
585
530
255
675
450
460
340
340
360
295
295
310
268
268
274
8-22
12-22
12-26
250
650
623
300
730
470
500
395
405
425
350
355
370
320
320
330
12-22
12-26
12-30
300
800
700
340
760
490
580
445
460
485
400
410
430
370
370
389
12-22
12-26
16-30
350
860
840
415
840
526
640
505
520
555
460
470
490
430
430
448
16-22
16-26
16-33
400
960
880
430
910
570
715
565
580
620
515
525
550
482
482
503
16-26
16-30
16-36
450
1075
930
460
1030
610
780
615
640
670
565
585
600
532
550
548
20-26
20-30
20-36
500
1075
980
490
1135
665
830
670
715
730
620
650
660
585
585
609
20-26
20-33
20-36
600
1230
1060
530
1270
725
920
780
840
845
725
770
770
685
685
720
20-30
20-36
20-39
700
1650
1130
560
1460
865
980
895
910
960
840
840
875
800
800
820
24-30
24-36
24-42
800
1750
1250
610
1640
975
1050
1015
1025
1085
950
950
990
905
905
928
24-33
24-39
24-48

安装示意图
