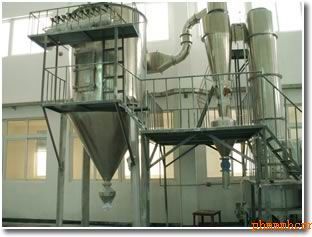

 旋转闪蒸干燥机
关键词：旋转闪蒸干燥机  闪蒸干燥机  干燥机  干燥设备
产品名称： 旋转闪蒸干燥机
产品编号： 018
产品商标： 邦源
产品规格： XSG-8
参考价格： 面议
更新日期： 2012/4/25 11:43:33
被阅次数： 5602次


公司名称：常州市邦源干燥机械有限公司
会员级别：免费会员
详细说明
XSG系列旋转闪蒸干燥机是总结了流化床、热破碎、旋流和分级技术的基础上开发、设计的一种热效率高、适应范围广的新型干燥设备。经加热(或除湿)的空气以适宜的喷动速度从干燥机底部进入搅拌破碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，形成较大的比表面积，强化了传质传热。在干燥室底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥，并被分级
工艺流程图：

旋转闪蒸干燥机特点：
▲干燥粘性物：
　　 干燥器内锥体结构、气流对壁的冲刷和搅拌器的结构，决定了能处理一定粘性的物料。
▲干燥热敏性物料：
　　 由于干燥时间短，物料与热空气相对速度大且*热空气不与已干物料直接接触，故适用处理热敏性物料。
▲干燥强度高：
　　 由于干燥过程中物料受到破碎、冲刷、碰撞，表面积增大，强化了干燥；同时由于*热空气不直接接触已干物料，可以使进风温度高于物料熔点，因此该设备干燥强度高。
▲有效控制终水份和细度：
　　 通过干燥塔内设置内置物(旋流片、陶析环或分级器)，并与进出风温度的统一协调，对终水份和成品细度加以有效控制。
▲环保达标：
　　 系统在微负压下操作，消除操作环境污染，并根据不同物料采用不同的除尘方式和除尘材质(脉冲袋式除尘器、水浴除尘器、文丘里湿式除尘器等)。
▲劳动强度低：
　　 根据不同的物料，加料器和出料器采取不同的形式，以达到自动、联续加料和顺畅出料的目的。
▲*佳功率匹配：
　　 根据不同的物料性质(密度、堆密度、粘度、细度、初水份、终水份、休止角等)，鼓风机、引风机、搅拌器、加料器等配备*佳功率。

系统选择

　　根据干燥物料的物性，主要考虑干燥产品水份、热敏性、选择干燥配套方式、多数产品选择闪蒸干燥基本配置方式能满足生产工艺要求，配套方式可参考系统配置选择图。
  加热方式与配置 加热器是为闪蒸干燥输送热源设备，对空气的加热方式可采用蒸汽换热或蒸汽电加热(c)、热风炉 间接加热(a)、燃气直接加热(b)、采用燃煤、油、气等为加热燃料，输入热风温度可在100- 600℃。
  送料器 送料器是各种湿度级粘度的物料连续不断地送入干燥机内，依据不同物性设计送料机的结构，送料 方式分为单、双螺旋，有轴无轴螺旋和多轴螺旋等，为防止送料仓膨料，增加压下装置，在输送液态 物料时，用特殊送料方式进行输送。
   干燥主机(干燥室) 干燥主机呈圆形结构，干燥室中设定打散叶片、干燥室底部设有环隙，干燥室底部形状、环隙等因 素随干燥物料的改变进行调整，干燥室直径尺寸从250-2750mm变化，干燥室温度可高达600℃。
   物料搜集器 由干燥室干燥后的物料进入搜集器搜集，干燥后粉体的比重、粒度、粘附性对搜集器的选择配置 有密切关系，搜集器的选择常用a1 b1 形式，材质要从物料防腐、耐热等方面选择。 在干燥工艺中有特殊物性和特种工艺要求的物料干燥，如惰性气体保护、热敏性、抗静电性、都应采 用不同的符合工艺的系统配置方式
旋转闪蒸干燥机技术参数：
型号
主机内径
(mm)
风量
(m3/h)
水份蒸发量
(kg/h)
装机容量
(kw)
*大高度
(m)
占地面积
(m2 )
XSG-2
200
350-500
12-17
6-10
3.5
10
XSG-4
400
1150-2000
40-70
12-18
4.2
18
XSG-6
600
2450-4500
80-150
20-25
5.2
25
XSG-8
800
4500-7550
150-250
27-32
5.6
32
XSG-10
1000
7000-12500
230-420
40-47
6.2
38
XSG-12
1200
10000-18000
300-600
50-65
7.0
45
XSG-14
1400
13500-23500
450-750
60-72
7.4
55
XSG-16
1600
18000-32000
600-1200
70-90
8.0
75
注意：
1、水份蒸发量是以进风温度180℃，出风温度80℃ 时计算的*大水份蒸发量；
2、*大高度和占地面积视实际情况布置，表中数据仅供参考
干燥物料举例：
物料名称
进风温度
(℃)
初水份
(％)
终水份
(％)
物料名称
进风温度
(℃)
初水份
( ％)
终水份
( ％)
硬脂酸锌
150
40
0.5
白炭黑
280
82
5.0
硬脂酸钙
160
45
2.0
人造冰晶石
300
30
0.8
硬脂酸钡
160
45
0.5
高岭土
420
40
1.0
硬脂酸镁
140
45
4.0
4A分子筛
200
30
2.0
硬脂酸铅
120
45
1.0
白云石
310
65
0.5
硬脂酸镉
110
50
0.5
铁酸盐
500
40
1.0
硬脂酸铁
110
40
3.0
Y型稀土分子筛
250
70
25.0
二盐基亚磷酸铅
160
45
0.3
甲苯岐化催化剂
180
40
8.0
三盐基硫酸铅
180
30
0.5
碳酸铝
450
80
5.5
阿特拉津
160
40
1.0
氢氧化铝
200
55
1.0
巴单
150
20
1.0
氧化铝
250
70
12.5
杀虫单
140
30
1.0
氧化亚铜
140
40
1.0
精喹禾灵
50
58
1.0
均苯二甲酸
150
25
1.5
扫螨净
140
25
1.0
三苯基醋酸锡
110
25
1.0
三环唑
120
28
1.0
鸟苷
180
40
1.0
代森锰锌
110
30
2.0
群青
160
40
1.0
灭多威肟
70
20
1.0
碱性嫩黄
150
40
0.3
多效唑
120
26
1.0
酞菁蓝
150
70
1.0
溧粉精
150
60
6.0
蒽昆
150
40
1.0
二氯异氰尿酸钠
200
25
2.0
铅铬黄
150
60
1.0
三氯异氰尿酸
160
20
1.0
氧化铁红
280
70
1.0
