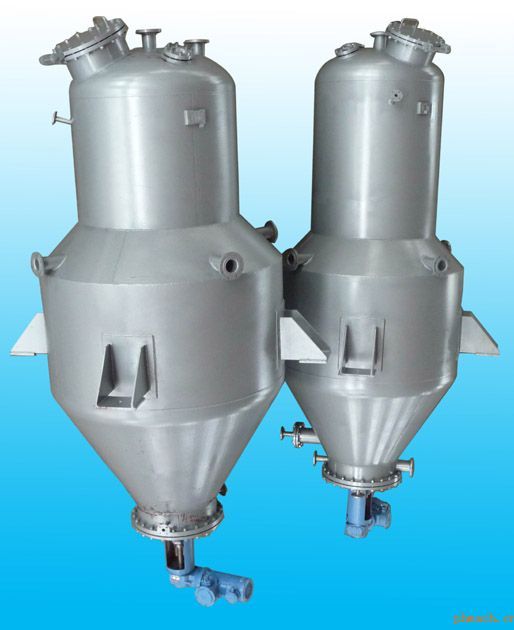

短程分子蒸馏器 |
关键词:短程分子蒸馏器 分子蒸馏 |
|
|
公司名称:常州福特干燥设备有限公司 |
详细说明 |
在沸腾的薄膜和冷凝面之间的压差是蒸汽流向的驱动力,对于微小的压力降就会引起蒸汽的流动。在1mbar下运行要求在沸腾面和冷凝面之间非常短的距离,基于这个原理制作的蒸馏器称为短程蒸馏器。短程蒸馏器(分子蒸馏)有一个内置冷凝器在加热面的对面,并使操作压力降到0.001mbar。
短程蒸馏器是一个工作在1~0.001mbar压力下热分离技术过程,它较低的沸腾温度,非常适合热敏性、高沸点物。其基本构成:带有加热夹套的圆柱型筒体,转子和内置冷凝器;在转子的固定架上*装有刮膜器和防飞溅装置。内置冷凝器位于蒸发器的中心,转子在圆柱型筒体和冷凝器之间旋转。 短程蒸馏器由外加热的垂直圆筒体、位于它的中心冷凝器及在蒸馏器和冷凝器之间旋转的刮膜器组成。 蒸馏过程是:物料从蒸发器的顶部加入,经转子上的料液分布器将其连续均匀地分布在加热面上,随即刮膜器将料液刮成一层极薄、呈湍流状的液膜,并以螺旋状向下推进。在此过程中,从加热面上逸出的轻分子,经过短的路线和几乎未经碰撞就到内置冷凝器上冷凝成液,并沿冷凝器管流下,通过位于蒸发器底部的出料管排出;残液即重分子在加热区下的圆形通道中收集,再通过侧面的出料管中流出。 短程蒸馏器还适合于进行分子蒸馏。分子流从加热面直接到冷凝器表面。如图所示,分子蒸馏过程可发如下四步:
|
