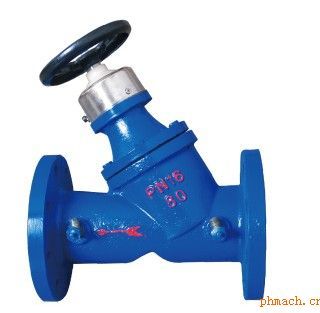

SPF45-10/16数字锁定平衡阀适用于各种液体管路系统，是一种较为理想的新型节能阀门。该阀设有刻度数字显示，可直观调到任一位置，并可锁定。该阀主要应用于工业和民用建筑采暖管路系统。

数字锁定平衡阀的性能特点

1、理想的调节性能；

2、*的截止功能；

3、*到1/10圈的开启状态显示；

4、理论流量特性曲线为等百分比特性曲线；

5、国家专利型启闭锁定装置；

6、对应每个整圈都有因定的流量系数，调试中只要测量出阀门两端压差，就可以方便计算出流经阀门的

数字锁定平衡阀的线算图使用

依据公式KV=Q/,Q-m3/h,△P-100kpa(1kgf/cm2)

例1  已知流量Q和△P，口径和开度，Q=20m3/h, △P=30kpa

在Q轴上与△P轴上分别找到其数值点，然后相连，与KV轴有一交点，由此点作水平线，与DN50、DN65、DN80的开度比相交，开度分别为74%、46%、20%那么，平衡阀就可以在以上三种口径中任选一种（见图中1）

例2  已知流量Q，口径和开度，确定压差消耗△P，Q=25 m3/h,DN65,开度90%

由DN65的90%开度处作水平线与KV轴相交，此交点与Q轴25m3/h的点相连，并延长至△P轴，即和△P=8.0Kpa（见图中2）

例3  已知△P，口径和开度，确定流量△P=35kpa, DN32，开度80%

由DN32的80%开度处作水平线，与KV轴相交，此交点与△P轴上的35Kpa点相连，然后延长至Q轴，得到流量为7.4 m3/h
