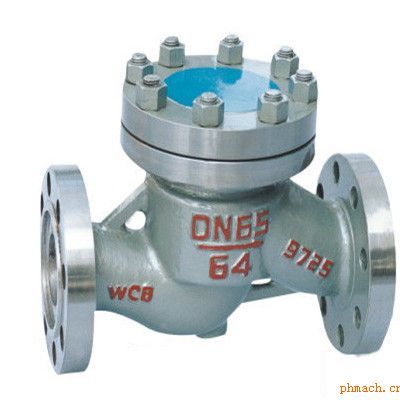

H41止回阀采用标准
H41 H /Y/W-16 、 25 、 40 、 64 、 100

H41止回阀用途及特点
该产品严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

H41止回阀主要性能规范

试验压力	公称压力（ MPa ）
	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

 H41止回阀执行标准
设计制造： GB12235 结构长度： GB12221 连接法兰： JB/T79-1994 试验与检验： JB/T9092-1999

H41止回阀主要连接尺寸

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400
