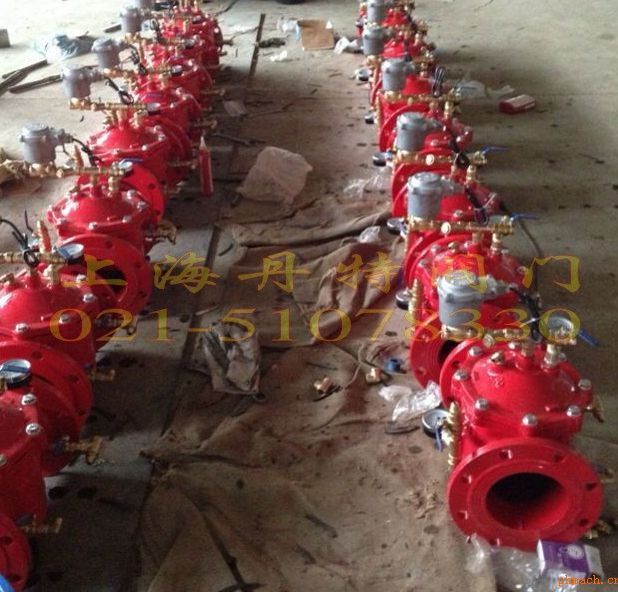

防爆隔膜式雨淋报警阀，防爆雨淋阀

当保护区内探测器将测得的火灾信号传送至控制中心，再由控制中心将信号处理后，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，雨淋阀启动，水从供水侧进入系统管网,通过喷头喷向保护区，实施灭火。

雨淋阀隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内水压下降到一定值时，隔膜被供水压力顶开，水流进入系统侧管网灭火。

雨淋阀也可配湿式或干式控制管网，组成湿式或干式控制系统，当控制管网的喷头爆裂使隔膜腔的水压下降，阀打开。

本阀设有防复位装置，压力腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不会因断电而使雨淋阀重新关闭。

零件及材质：

编号零件名称材质编号零件名称材质编号零件名称材质

1 阀盖铸铁：球圣铸铁 5 膜片压板青铜 9 0型圈橡胶 (BUNA-N)

2 0型圈橡胶旧 (BUNA-N) 6 膜片尼龙强化橡胶 10 0型圈压板青铜

3 轴套青铜 7 阀体铸铁：球圣铸铁 11 阀座青铜

4 弹簧 0Cr18N19 8 阀盘青铜 12 轴 0Cr18N19

连接尺寸：

型号公称通径 DN 1 D D1 Z-φd H1 H

PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25

ZSFM80 80 241 160 160 145 145 4-18 8-18 200 200

ZSFM100 100 292 220 235 180 190 8-18 8-23 230 375

ZSFM150 150 356 285 300 240 250 8-22 8-28 340 500

ZSFM200 200 495 340 360 295 310 8-22 12-28 410 635

ZSFM250 250 622 395 405 425 350 355 370 12-23 12-28 12-31 500 780

ZSFM300 300 698 445 460 485 400 410 430 12-23 12-28 16-31 600 915

安装要求：

1.系统应安装于有采暖且照明良好的室内，并在周围留出约0.5m的空间以便于安装和维修。
2.安装之前彻底冲洗掉供水管路中的异物。
3.可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。
4.为了维修、调试方便，应在雨淋阀的前后分别安装阀前供水控制阀和阀后控制阀。
出厂检验：100% 2.4MPa水压（阀瓣打开和关闭两种状态）
工作压力：0.14～1.2MPa 电磁阀启动电源:DC24V
