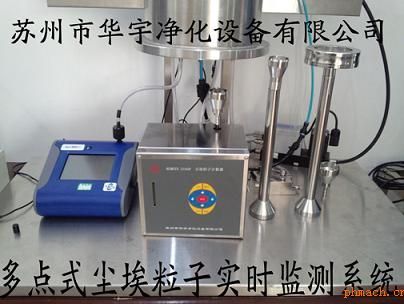

远程在线多点洁净度监测系统
苏州市华宇净化设备有限公司自主开发研制的远程在线多点洁净度、温湿度、风速、压差监测系统为国内首创,其主体为激光尘埃粒子计数器,软件系统包含多点数据采集,数据显示,数据显示,数据分析,参数设置和超限报警等五大关键技术。
多点式洁净度监测系统使用*新光学粒子技术,可以任意场所设置安装,真正实现在线监测(连续24hour*7day操作);同时测量所有粒径通道的数据,符合新版GMP,ISO14644,FDA,JIS,JJF1190-2008标准的要求,真正实现与国际接轨。设备监视系统接口具有状态指示器,使大型设备监视/管理系统成为整体。
本系统适用于药品包装制造,大规模集成电路的生产,半导体工业,硬盘制造,航空航天器组装,医院外科病房,设备装置等场所的洁净监测,设备*,监视等。洁净室每个工序点的洁净度,温湿度,压差,风速等环境参数的实时监测,是保障生产场所环境满足工艺要求的一项关键技术。利用单台激光尘埃粒子计数器和温湿度仪等移动测量周围环境参数,是国内常用的技术方法。而国际上*新发展的是多点式洁净监测系统,而苏州市华宇净化设备有限公司适时研制开发了这一系列新产品。
一、系统介绍: 检测系统包括:尘埃粒子传感变送器;内置式流量控制系统;数据处理系统;控制系统和显示报警系统。 ⑴尘埃粒子传感变送器: 整机采用微粒光散射原理,光源采用进口半导体激光发射,进口半导体光敏管接收,提高测试灵敏度和准确度。对洁净空间的粒子浓度进行实时、连续监控。采样流量: 28.3升/分。粒径通道:0.3 0.5 1.0 3.0 5.0 10.0μm 。符合JJF1190-2008《尘埃粒子计数器校准规范》和GB/T6167-2007《尘埃粒子计数器性能试验方法》所规定的各项技术指标。用于测理洁净环境单位体积空气内的尘埃大小及数目,可直接检测洁净度等级为百级至一百万级的洁净环境。 ⑵内置式流量控制系统:检测采样流量,节流阀控制采样流量,保证采样流量为28.3升/分为内置真空泵 ⑶信号处理:将尘埃粒子计数器变送器采集的模拟信号转换为数字信号,并按实际流量转换为立方米数据,换算并统计。信号传输距离可达1.2KM,每个粒径可设上限颗粒数,超限报警,UCL级别判断。 ⑷控制系统:检测并控制采样,超限报警。 ⑸显示系统:显示所有检测参数,可制作图标曲线,并打印出结果。
二、系统主要参数 ⑴采样流量: 28.3升/分 ⑵粒径通道:0.3 0.5 1.0 3.0 5.0 10.0μm (其他粒径可根据用户要求订制) ⑶计数效率:符合GB/T6167-2007国家标准 ⑷激光器波长:650μm;寿命≤30000小时 ⑸真空泵:内置式抽气泵,真空度25KPa ⑹功耗:60W (28.3升/分为内置真空泵) ⑺操作系统:Windows Xp及以上 ⑻电源:Ac220V±10% 50Hz±2Hz和DC24V ⑼使用环境:温度:10℃-30℃ 湿度:20%RH-75%RH 大气压力:86KPa-106KPa
|
